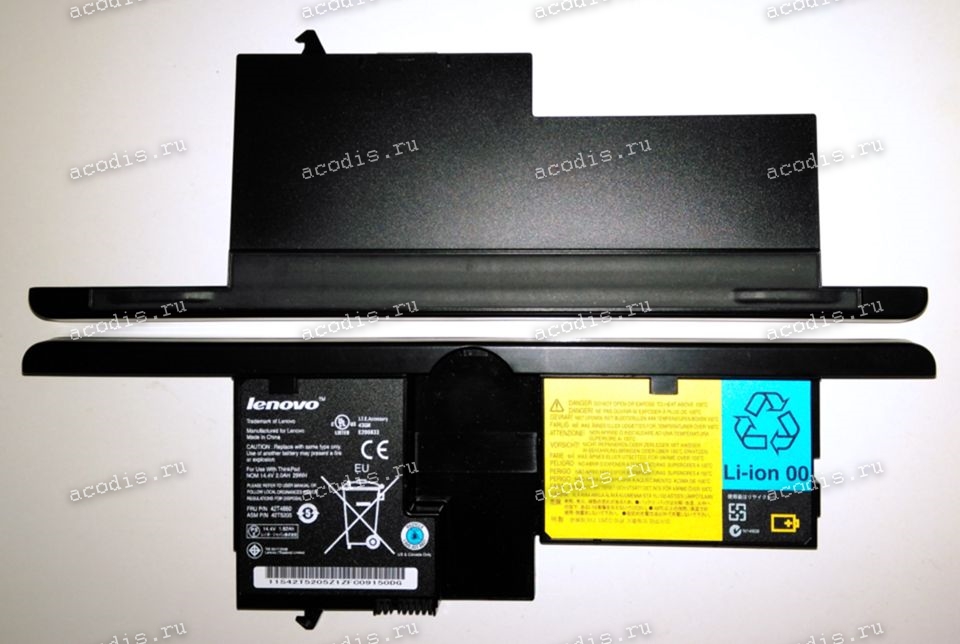

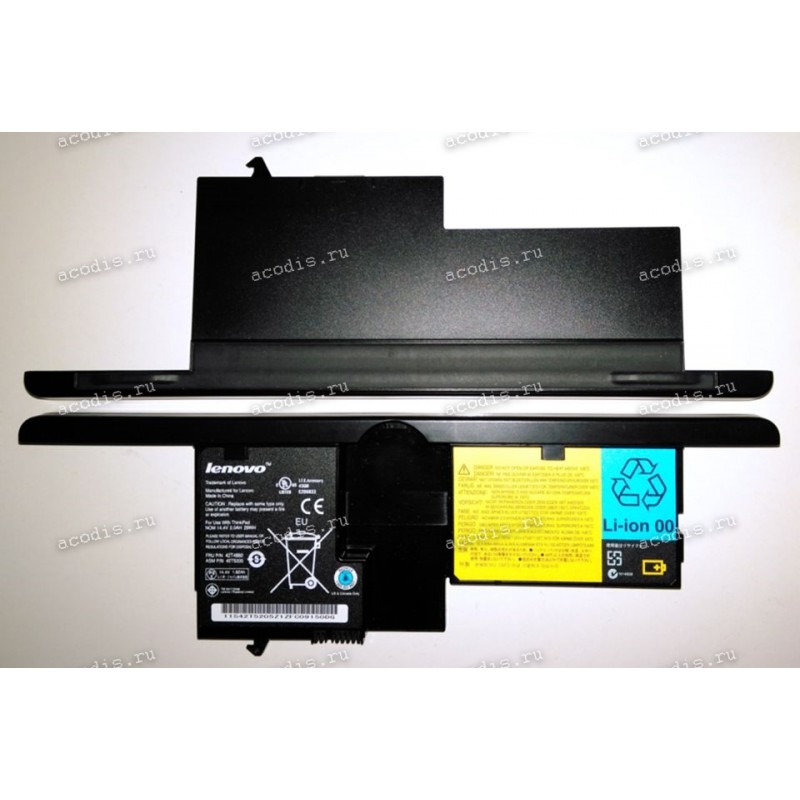

АКБ Lenovo/IBM ThinkPad X60, X61 Tablet (42T4660, 42T5206) 14,4V NEW original

Аналоги

11S42T5205Z 11S42T5209Z 40Y8314 40Y8318 42T4660 42T4661 42T5204 42T5205 42T5206 42T5208 42T5209 42T5250 42T5251 93P5032

Модели подходящих товаров

Lenovo ThinkPad X60 Tablet Lenovo ThinkPad X61 Tablet Lenovo ThinkPad X60 Lenovo ThinkPad X61

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
