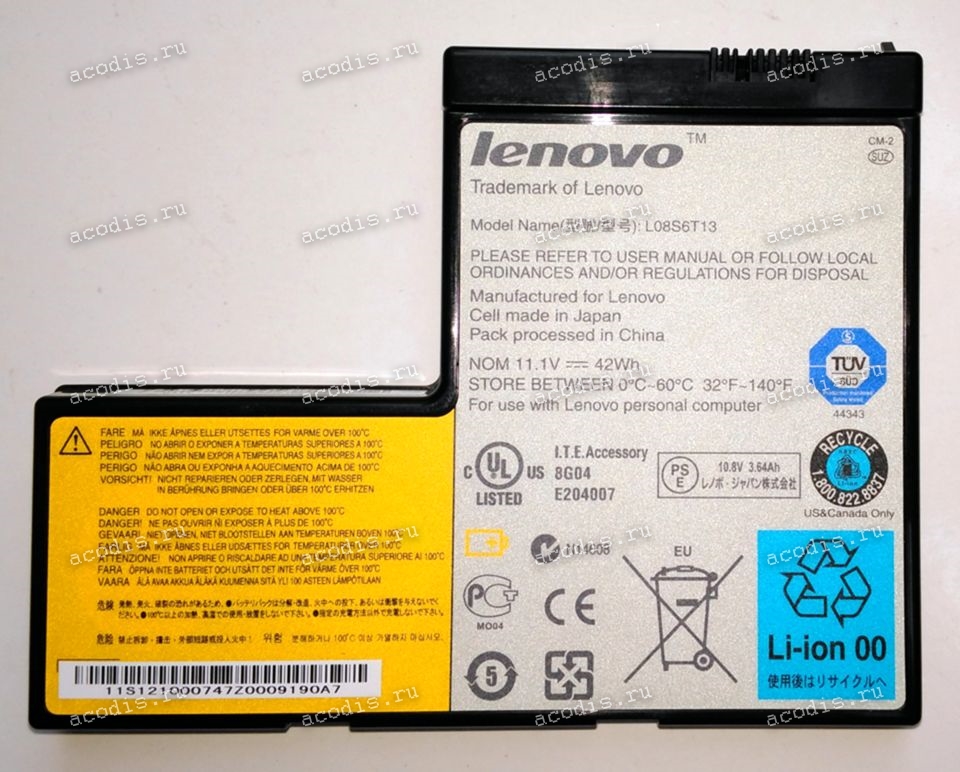

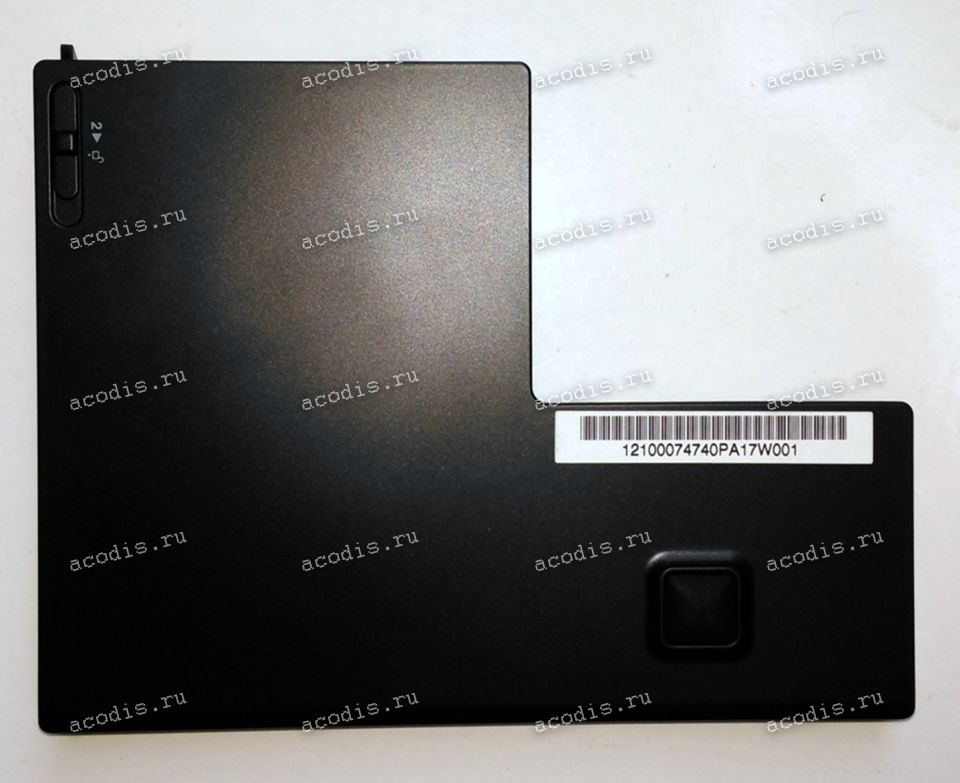

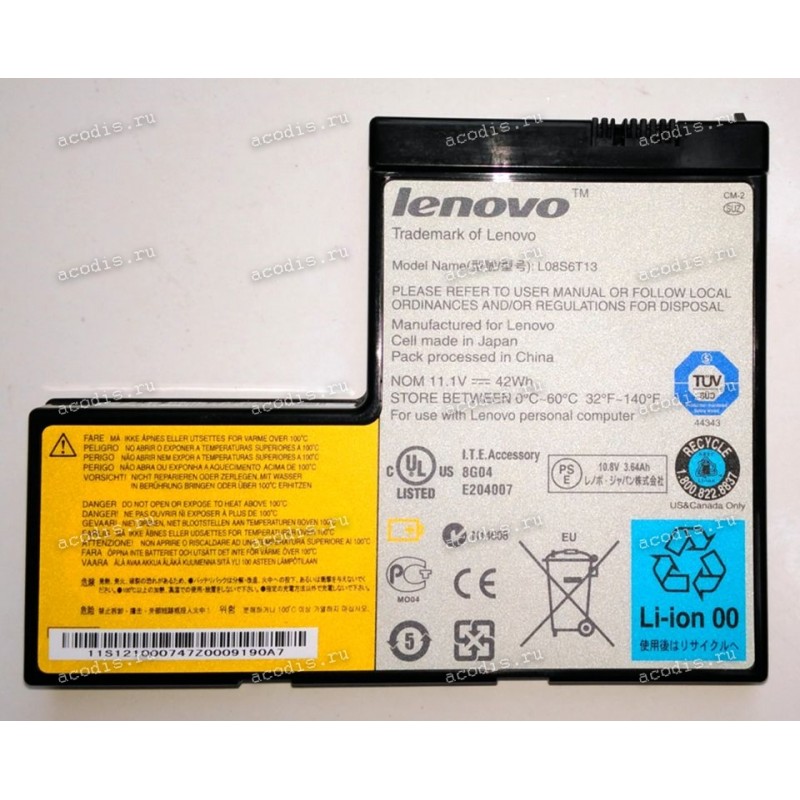

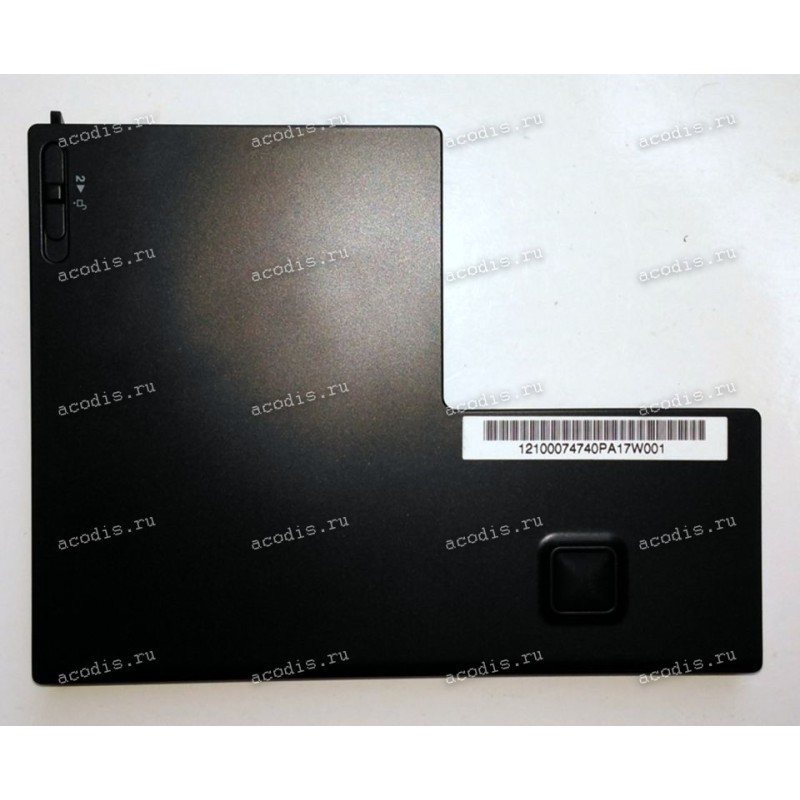

АКБ Lenovo IdeaPad Y650, Y650A (L08S6T13, 42T4575, 42T4576) 11,1V NEW original

Аналоги

L08S6T13 42T4575 42T4576 11S121000747Z 121000747 L08N6T13 L08L6T13

Модели подходящих товаров

Lenovo IdeaPad Y650 Lenovo IdeaPad Y650 4185 Lenovo IdeaPad Y650A

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
