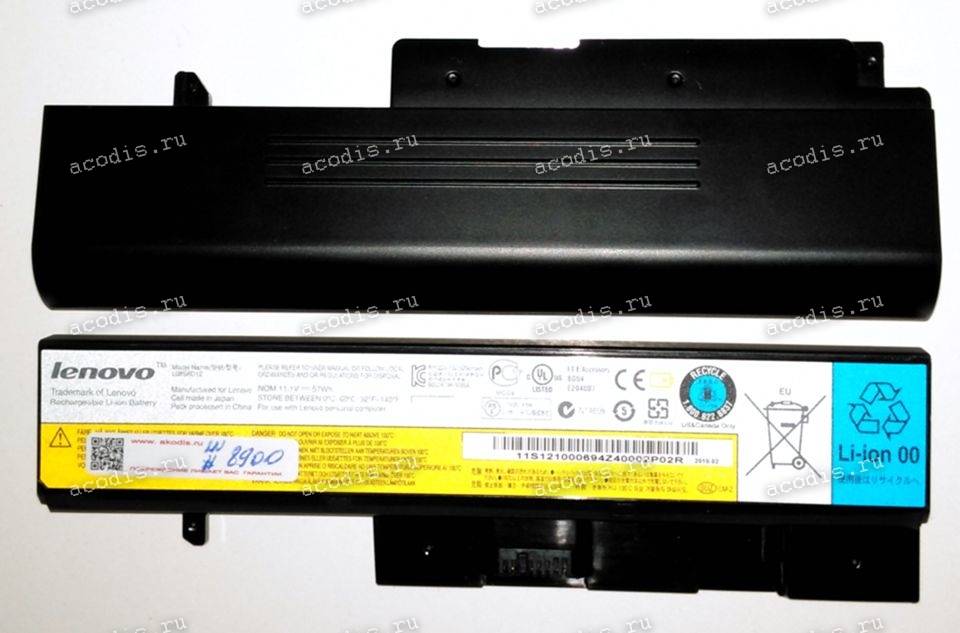

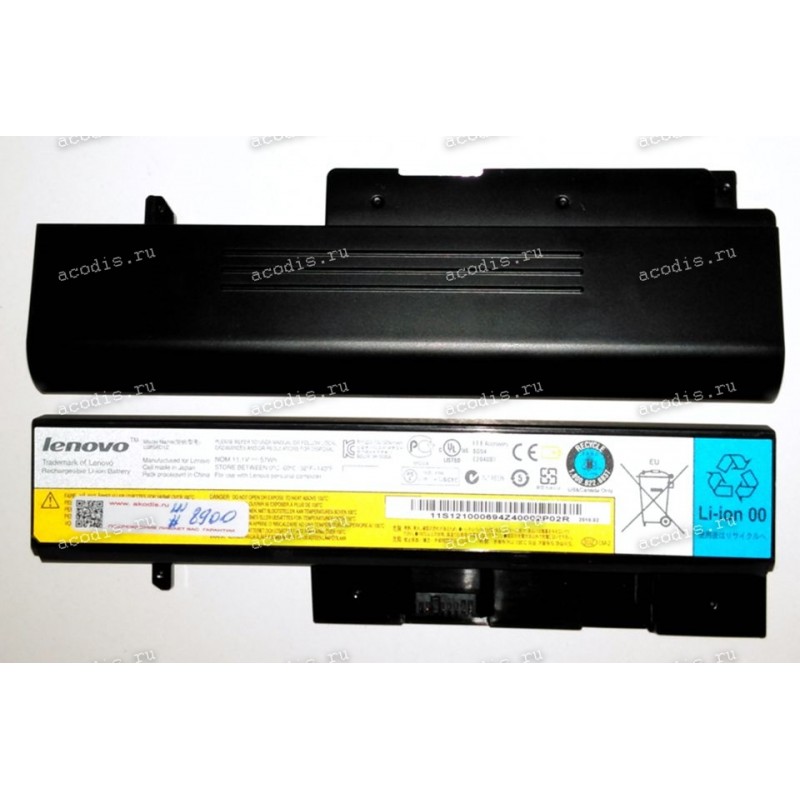

АКБ Lenovo IdeaPad U330, U330A, Y330. Y330A. Y330G (L08S6D12, 121000694) чёрный 11,1V NEW original

Аналоги

55Y2019 L08L6D11 L08S6D11 L08S6D12 LB121000704 121000704 121000694 LB121000694 121000684 LB121000684 LO8S6D11 LO8L6D11 LO8S6D12

Модели подходящих товаров

Lenovo IdeaPad Y330 Lenovo IdeaPad Y330-20002 Lenovo IdeaPad Y330-2269 Lenovo IdeaPad Y330A Lenovo IdeaPad Y330G Lenovo IdeaPad U330 20001 Lenovo IdeaPad U330 2267 Lenovo IdeaPad U330A

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
