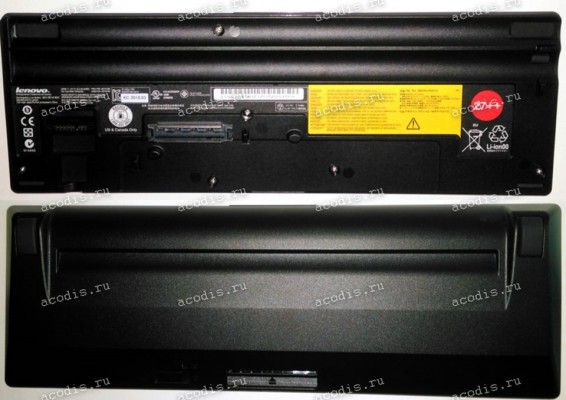

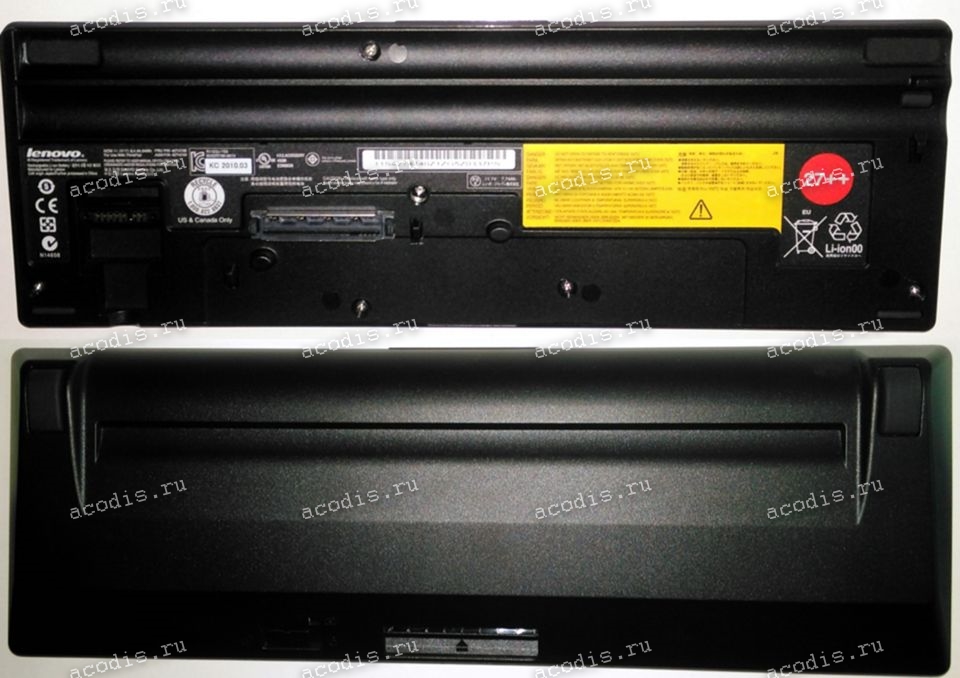

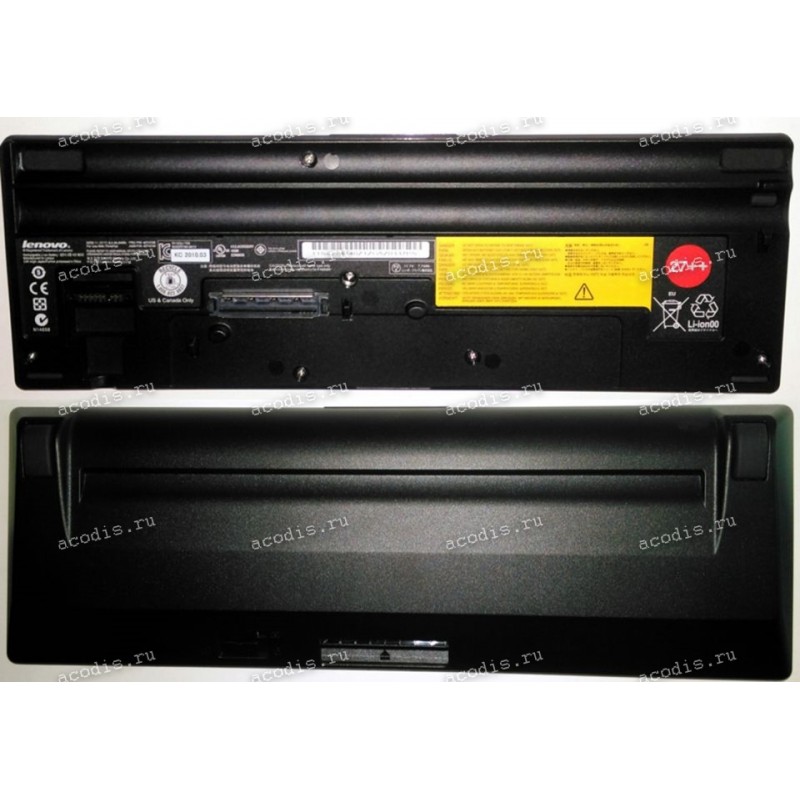

АКБ Lenovo/IBM ThinkPad 27++ T410, T420, T430, T510, T520, T530, W510, W520, W530 (42T4739, 42T4740, 11S42T4740Z) дополнительная 11,1V NEW original

Аналоги

42T4739 42T4740 11S42T4740Z 45N1016 45N1017 45N1018

Модели подходящих товаров

Lenovo ThinkPad T410, T420, T430, T510, T520, T530, W510, W520, W530

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
