АКБ Lenovo IdeaPad S10-2, S10-3C (L09M3B11, 11S121000828Z) чёрный 11,1V NEW original
- Производитель:
-
Артикул:00000008891
- 99999

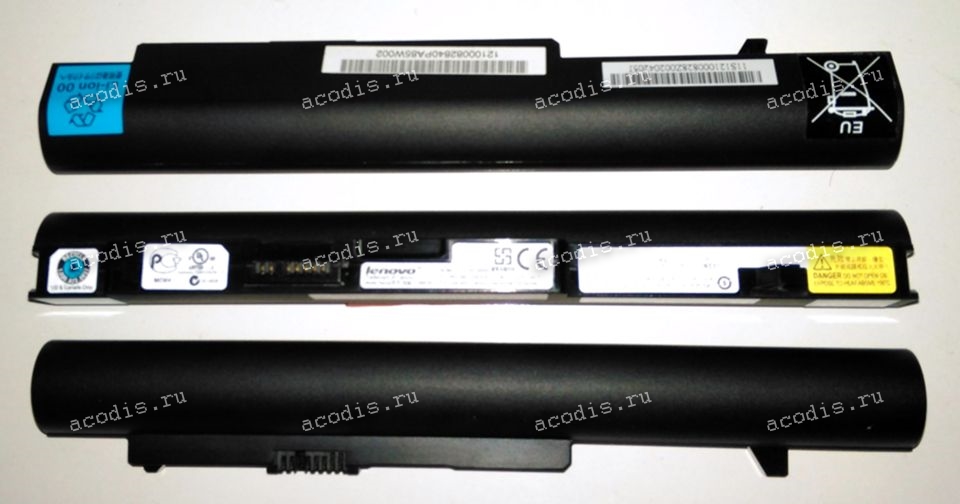

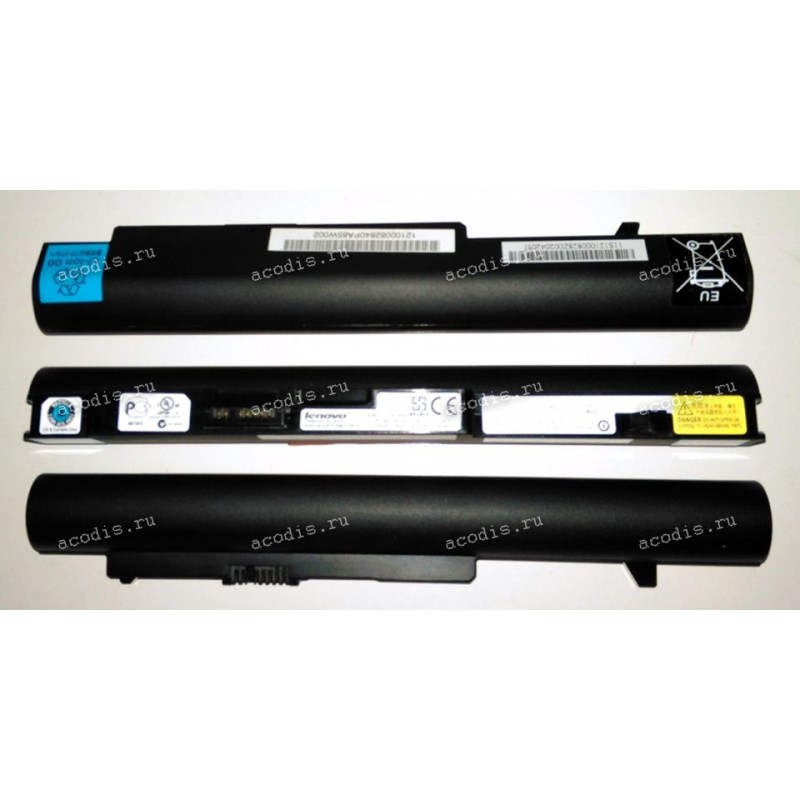

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo IdeaPad S10-2, S10-3C (L09M3B11, 11S121000828Z) чёрный 11,1V NEW original
Аналоги
121000820 121000828 121000838 11S121000820Z 11S121000828Z 11S121000838Z 55Y2099 55Y9382 57Y6273 57Y6275 L09C3B11 L09C6Y11 L09C6Y12 L09M3B11 L09M3Z11 L09S3B1 L09S3B11 L09S6Y11
Модели подходящих товаров
Lenovo IdeaPad S10-2 Lenovo IdeaPad S10-2 20027 Lenovo IdeaPad S10-2 2957 Lenovo IdeaPad S10-3С
NEW original
Распиновка = pinout
RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (3) = ключ, пластиковый пин, перегородка
3 (4) = SMBC, SLC (CLOCK pin) coffee/broun
4 (5) = SMBD, SDA (DATA pin) orange
5 (6) = BATT_TEMP, NTC, Termistor
6 (7) = GND ("-", Ground, VSS) black
7 (8) = GND ("-", Ground, VSS) black
