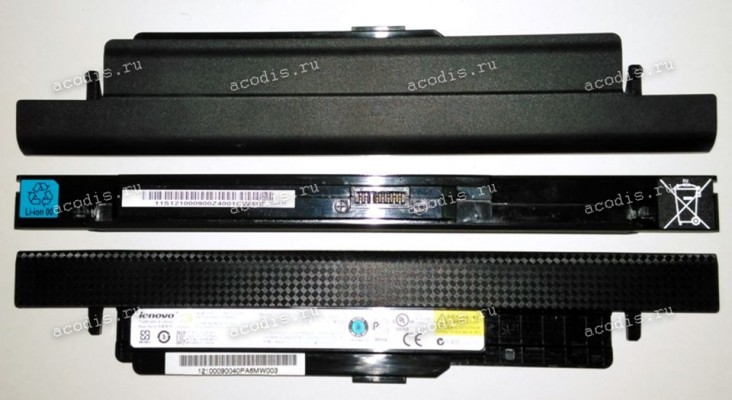

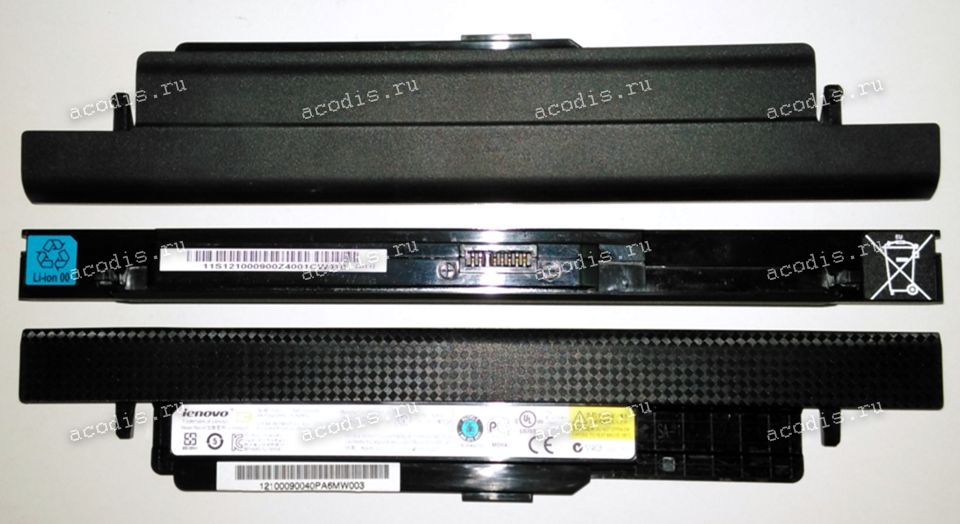

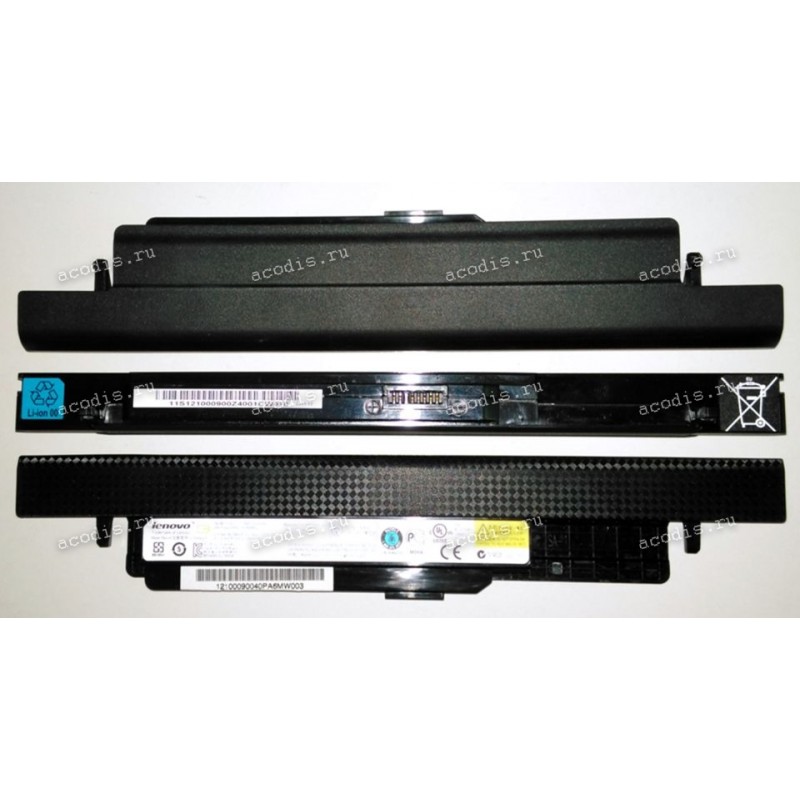

АКБ Lenovo IdeaPad U450P!!!(not U450), U550 (121000900, 121000878, L09S6D21) 11,1V NEW original

Аналоги

121000900 11S121000900Z 121000878 L09S6D21 57Y6309 CL7452B.806 L09C6D21 57Y6309 CLX7452B.806 L09C6D21 L09C6D22 L09S6D21 L09S8D21 L09L8D21 L09L4B21 L09S4B21 57Y6309 CLX7452B.806 L09C6D21 L09S6D21 iB-A536 B056R012-9004

Модели подходящих товаров

Lenovo IdeaPad U450P Lenovo IdeaPad U550 Lenovo 3389 Lenovo 20031 Lenovo 3749 Lenovo 20034 Lenovo 20036

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
