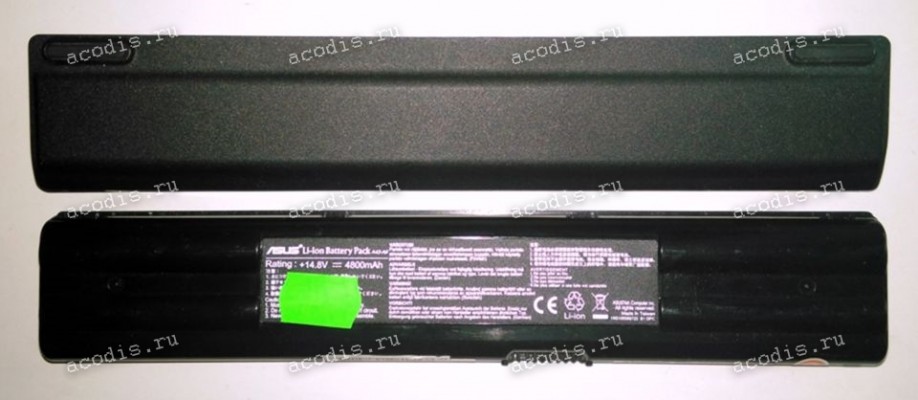

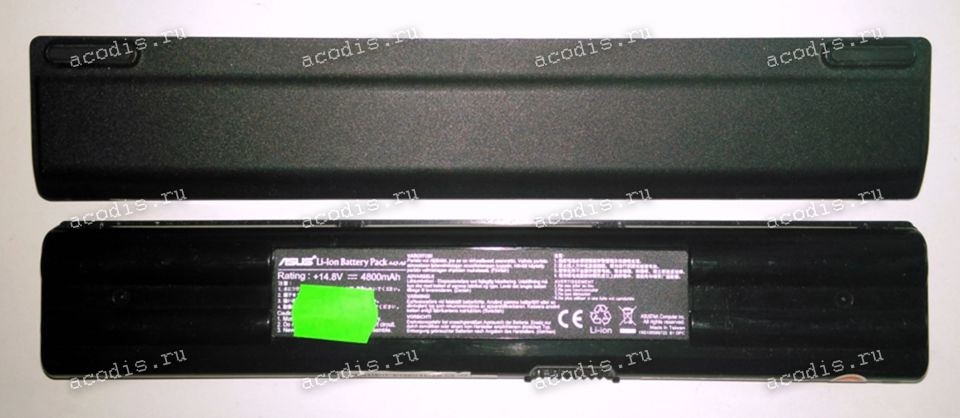

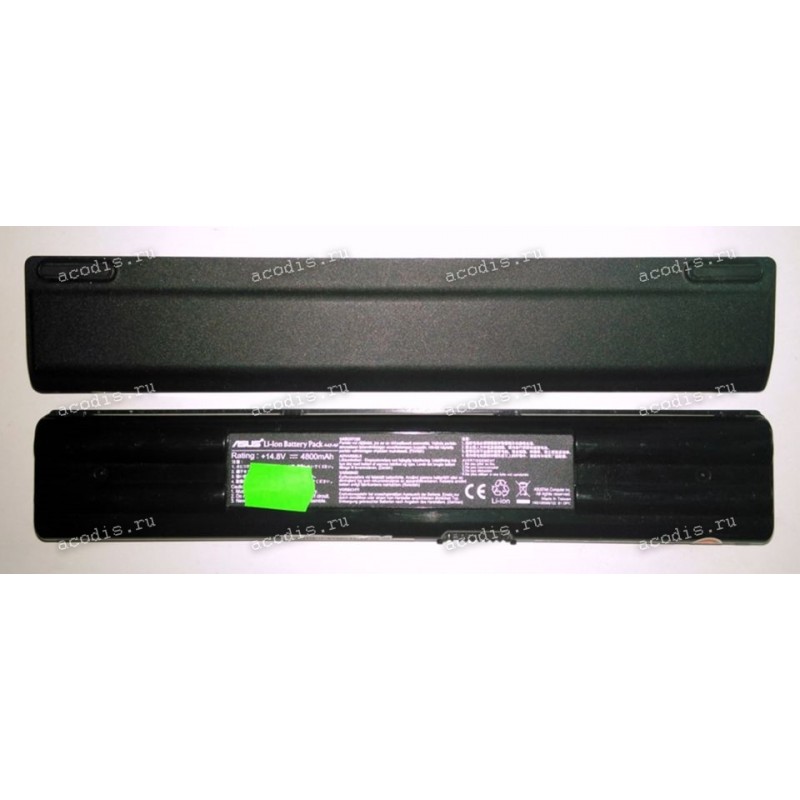

АКБ Asus A3*, A3000*, A3500L, A6*, A6000*, A7*, G1*, Z9000*, Z91*, Z9100*, Z92*, Z9200* (A42-A6) 14.8V Б/У < 50 %
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Asus A3*, A3000*, A3500L, A6*, A6000*, A7*, G1*, Z9000*, Z91*, Z9100*, Z92*, Z9200* (A42-A6) 14.8V Б/У < 50 %
Артикул | 00000008850 |
Производитель | ASUS |
Артикул производителя | 259GxGTCDNVV только RFNT4 |
Наличие | мало |
DATA Pin | 8 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | Б/У |
Описание: АКБ Asus A3*, A3000*, A3500L, A6*, A6000*, A7*, G1*, Z9000*, Z91*, Z9100*, Z92*, Z9200* (A42-A6) 14.8V Б/У < 50 %
Из разобранных аппаратов
Распиновка = pinout
RF-25-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
X (2) = ключ, пластиковый пин, перегородка
2 (3) = GND ("-", Ground, VSS) black
3 (4) = BATT_TEMP, Termistor
4 (5) = SMBC, SLC (CLOCK pin) coffee/broun
5 (6) = SMBD, SDA (DATA pin) orange
6 (7) = NC (not connected)
7 (8) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
8 (9) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
