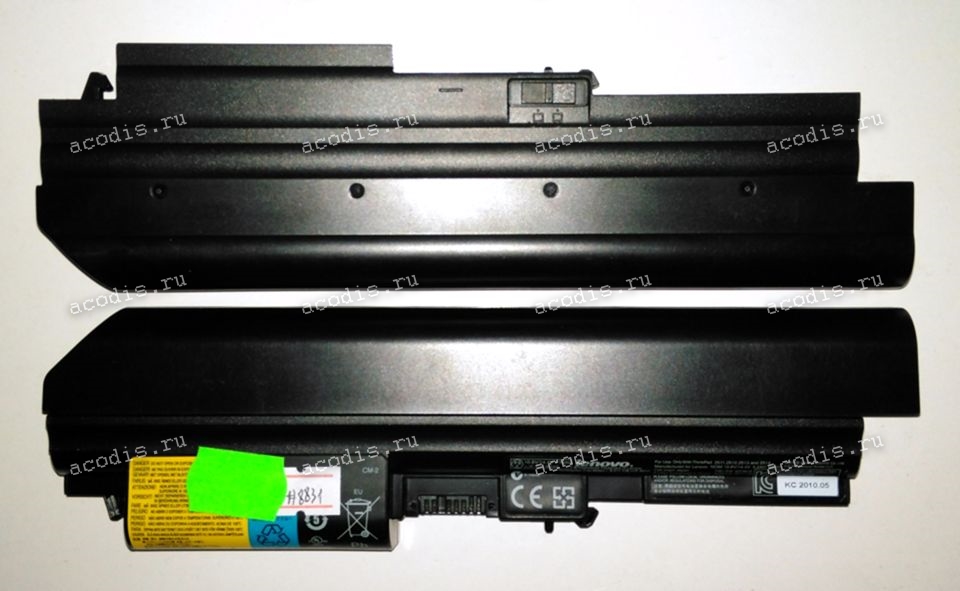

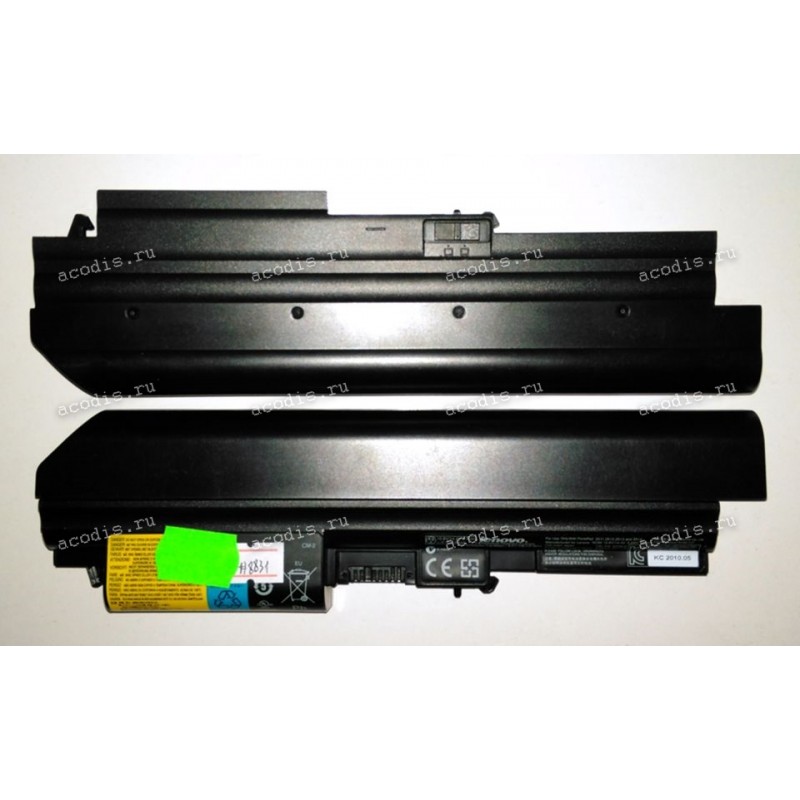

АКБ Lenovo/IBM ThinkPad Z60T, Z61T (42T4616, 92P1126) 11,1V разбор усиленная

Аналоги

42T4616 92P1126 42T4500 42T4614 92P1122 42T4501 11S92P1126Z1ZD9R7390SV

Модели подходящих товаров

Lenovo Z60T Lenovo Z61T

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
