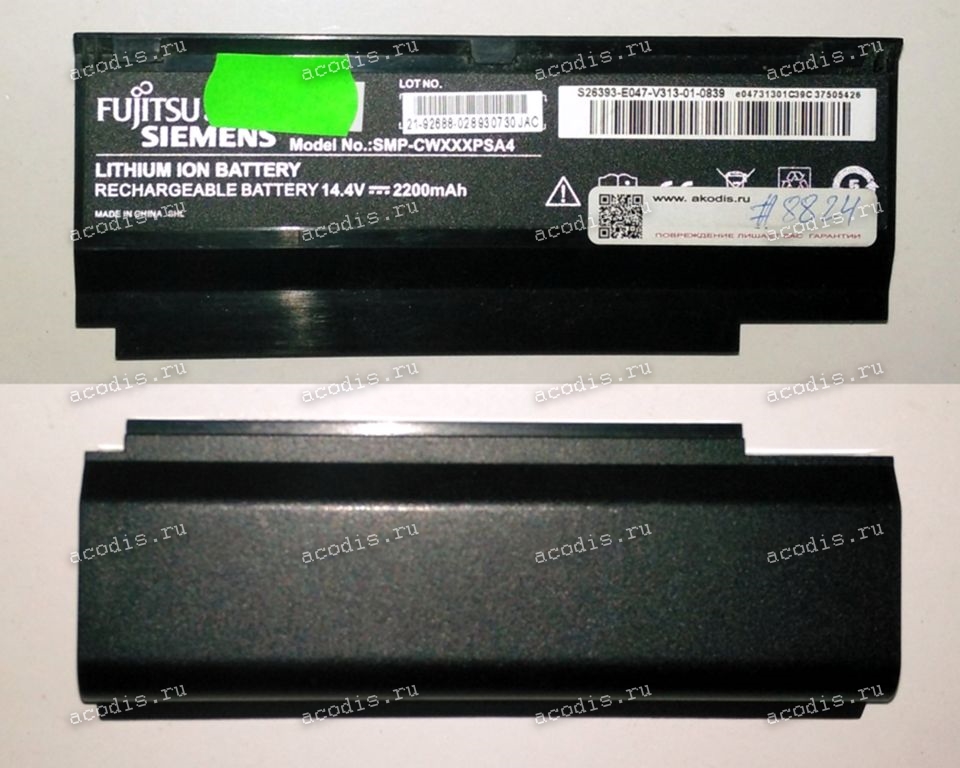

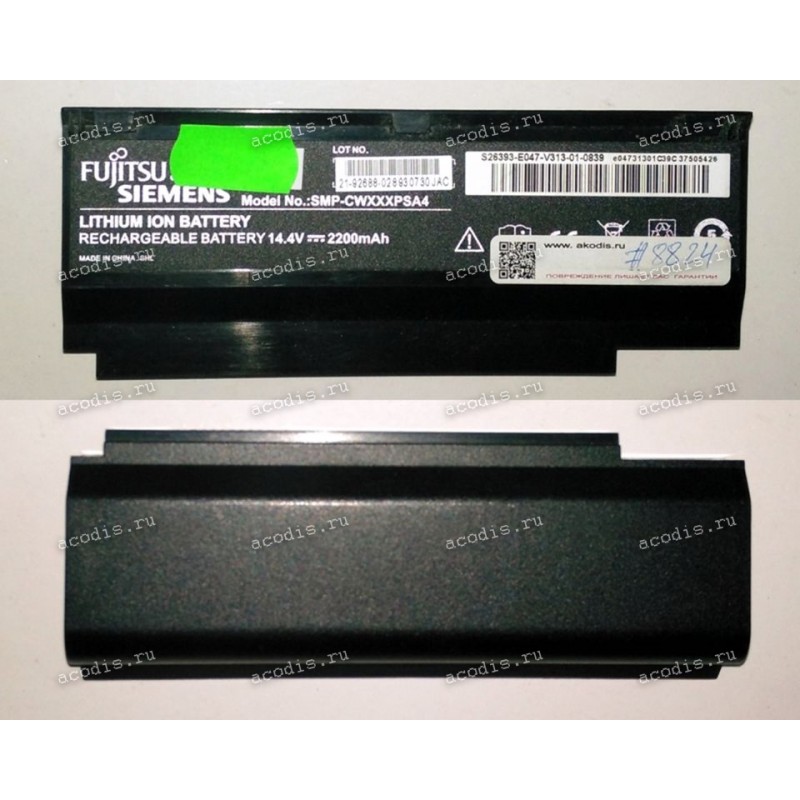

АКБ Fujitsu Siemens Amilo Mini Ui3520, Lifebook M1010, M1010s (SMP-CWXXXPSA4, DPK-CWXXXSYA4) 14,8V разбор

Аналоги

SMP-CWXXXPSA4 21-92688-028930730JAC S26393-E047-V313-01-0839 DPK-CWXXXSYA4

Модели подходящих товаров

Fujitsu Siemens Lifebook M1010 Fujitsu Siemens Lifebook M1010s Fujitsu Siemens Amilo Mini Ui3520

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = BAT_ID, BIN

3 = BATT_TEMP, NTC, Termistor

4 = SMBD, SDA (DATA pin) orange

5 = SMBC, SLC (CLOCK pin) coffee/broun

6 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

7 =

8 =
