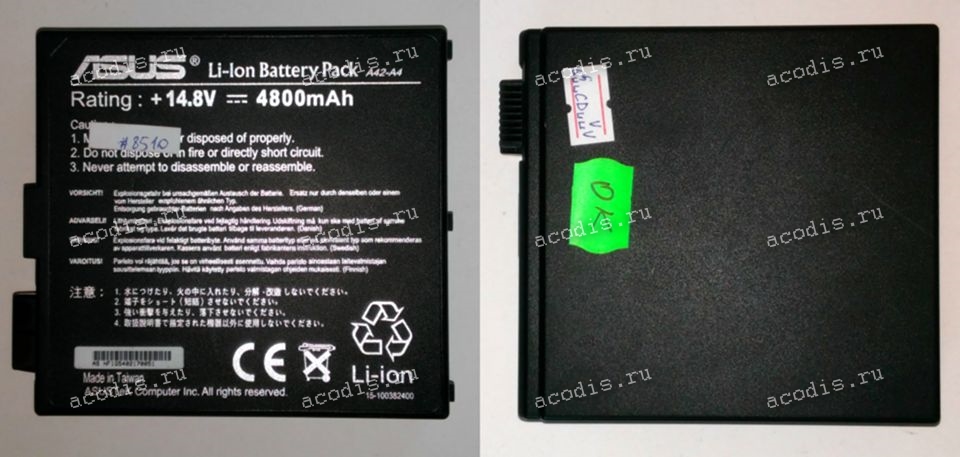

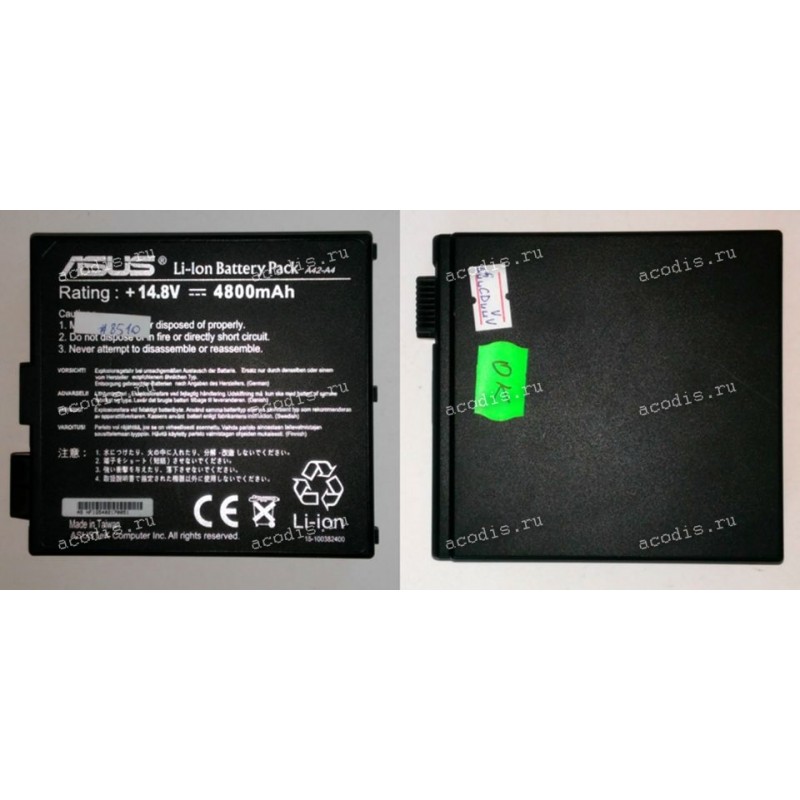

АКБ Asus A4, A4000 (A42-A4) 14.8V разбор

Аналоги

A42-A4 15-100382400 70-N9X1B1000 NF1G5402170051

Модели подходящих товаров

Asus A41ID, A41IE, A4D, A4G, A4GA, A4K, A4KA, A4L, A4S, A4Sp

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 =

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = SMBD, SDA (DATA pin) orange

6 =

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
