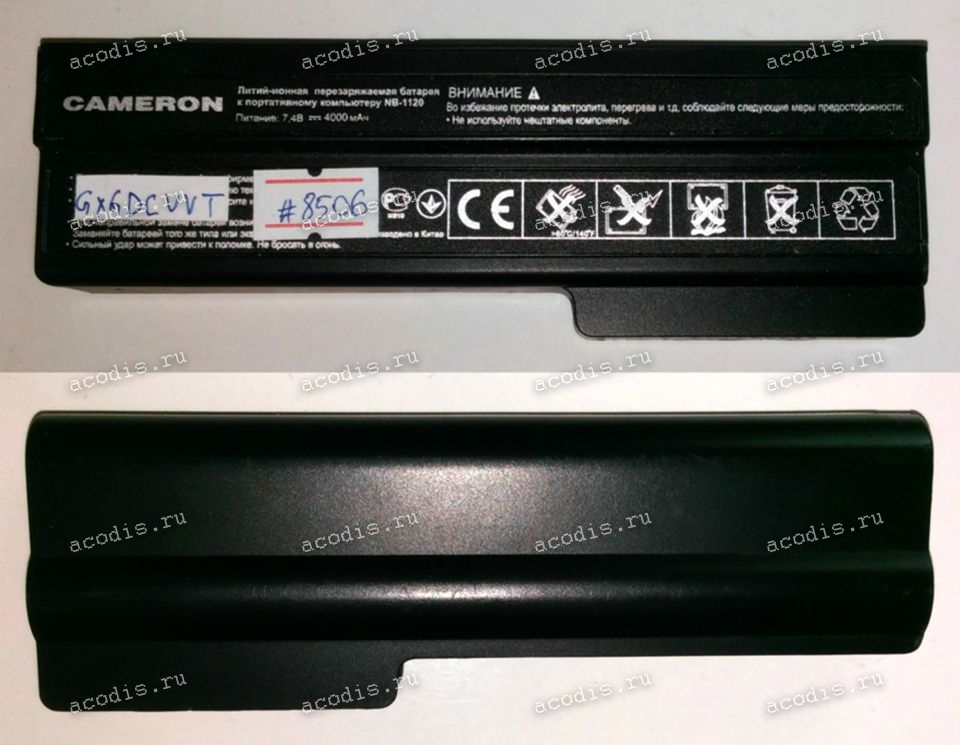

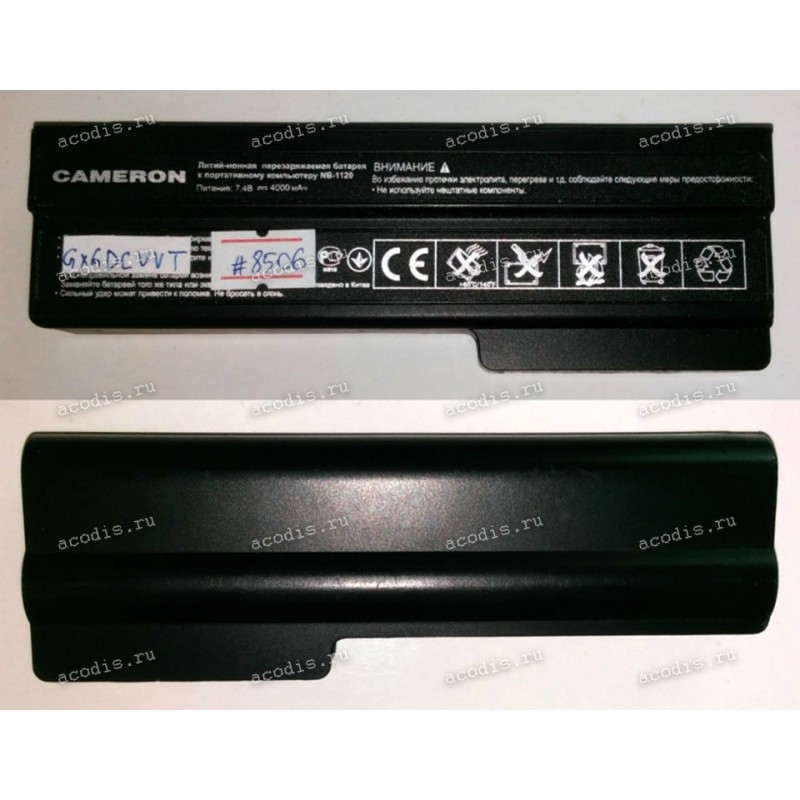

АКБ Cameron Maxmedia NB-1120, Malata PC-81005, PC-88905 (BT-8003A, BT-8006) 7.4V разбор

Аналоги

BT-8003 BT-8003A BT-8006

Модели подходящих товаров

Cameron Maxmedia NB-1120 Malata PC-81005 Malata PC-88905

Из разобранных аппаратов

Распиновка = pinout

RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = GND ("-", Ground, VSS) black

3 (4) = SMBD, SDA (DATA pin) orange

4 (5) = SMBC, SLC (CLOCK pin) coffee/broun

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

6 (7) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

7 (8) = BATT_TEMP, NTC, Termistor
