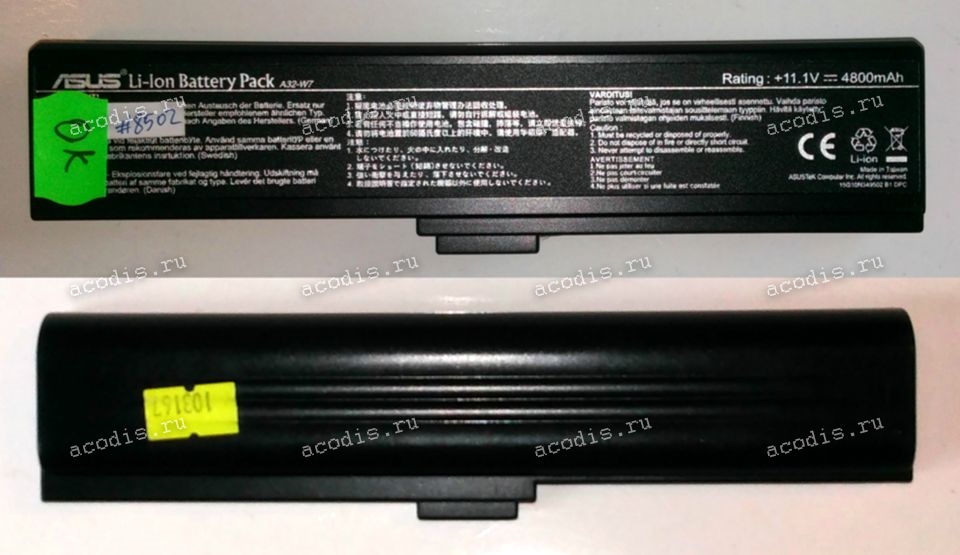

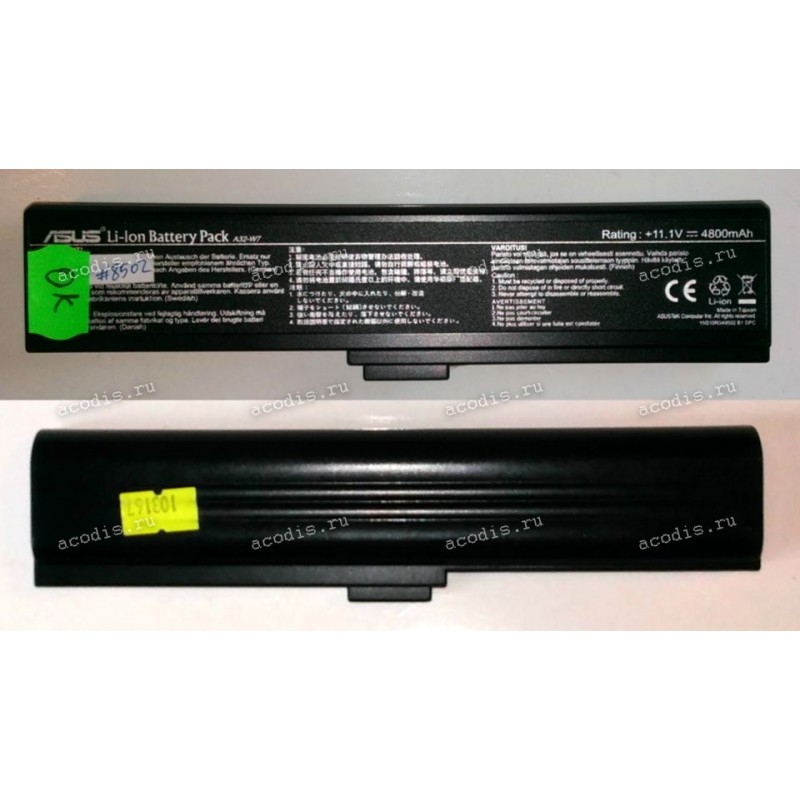

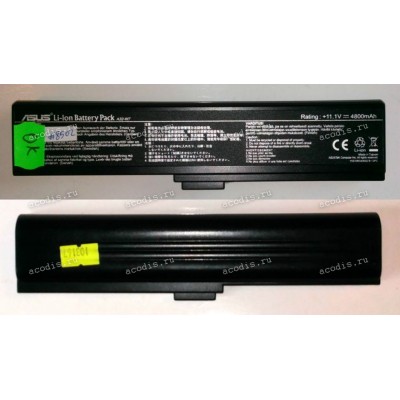

АКБ Asus M9, M9A, M9F, M9J, M9V, T76, T76J, W7, W7E, W7F, W7J, W7S, W7SG (A32-W7) 10.8V разбор

Аналоги

15G10N349502 70-NDQ1B2000 70-NHQ2B1000M 70-NHT2B1000M 70-NJA1B1000P 90-NDQ1B1000 90-NDQ1B2000 90-NDT1B1000Z 90-NDT1B2000Z 90-NHQ2B1000 90-NHQ2B2000 90R-NHT1B1000T A32-M9 A32-T76 A32-W7 А32-M9J А32-W7 А33-M9 А33-W7

Модели подходящих товаров

Asus M9 Asus M9A Asus M9F Asus M9J Asus M9V Asus T76 Asus T76J Asus W7 Asus W7E Asus W7F Asus W7J Asus W7S Asus W7SG

Из разобранных аппаратов

Распиновка = pinout

RF-25-8 (RFNT3) = CON28 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) =

3 (3) = SMBC, SLC (CLOCK pin) coffee/broun

4 (4) = SMBD, SDA (DATA pin) orange

5 (5) =

6 (6) =

!!! (7) = ключ, пластиковый пин, перегородка

7 (8) = GND ("-", Ground, VSS) black
