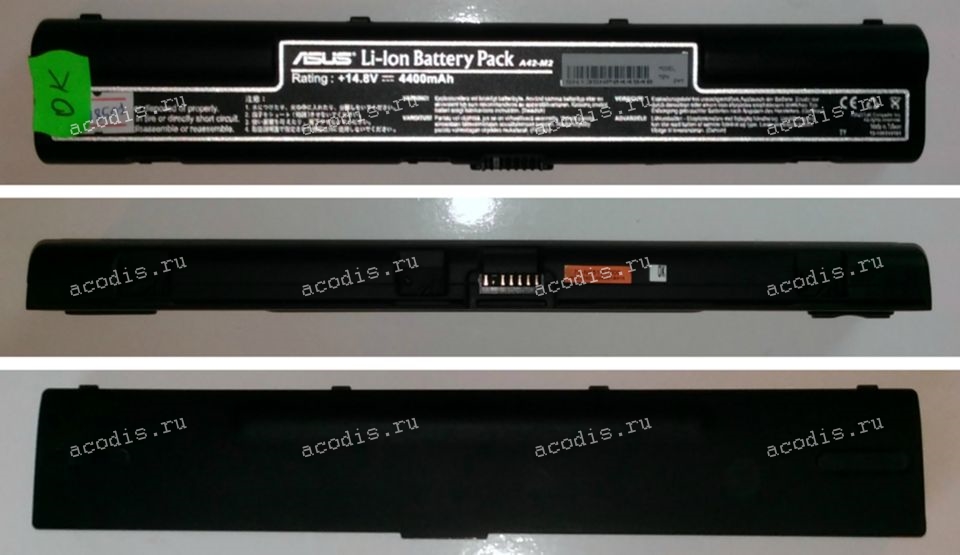

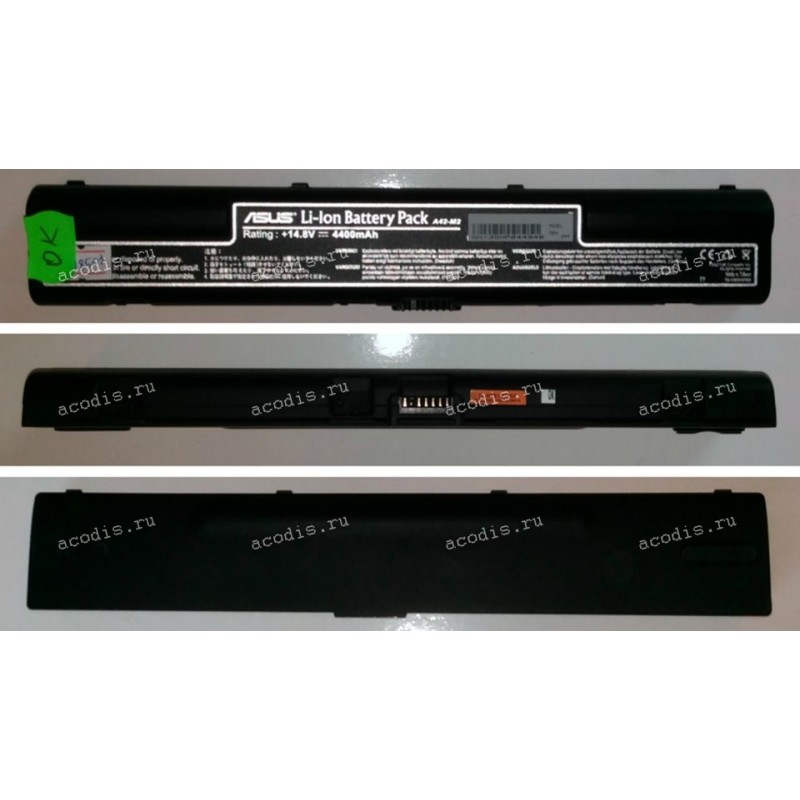

АКБ Asus L3*, L3***, M2, M2000*, M2400* (A42-M2) 14.8V разбор
- Производитель:
-
Артикул:00000008501
- 99998
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Asus L3, L3000, L3000C, L3000D, L3000S, L3100, L3400, L3400C, L3400S, L3420, L3500, L3500T, L3600C, L3800, L3800C, L3800D, L3800S, L3C, L3C/S, L3Ce, L3D, L3H, L3M, L3S, L3T, L3Tp, M2, M2000, M2000A, M2000-A, M2000C, M2000-C, M2000E, M2000-E, M2000N, M2000-N, M2000Ne, M2400, M2400A, M2400C, M2400E, M2400N, M2400Ne, M2422N, M2A, M2C, M2E, M2N, M2Ne (A42-M2) 14.8V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = GND ("-", Ground, VSS) black
!!! (2) = ключ, пластиковый пин, перегородка
2 (3) =
3 (4) = SMBD, SDA (DATA pin) orange
4 (5) = SMBC, SLC (CLOCK pin) coffee/broun
5 (6) =
6 (7) =
7 (8) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
