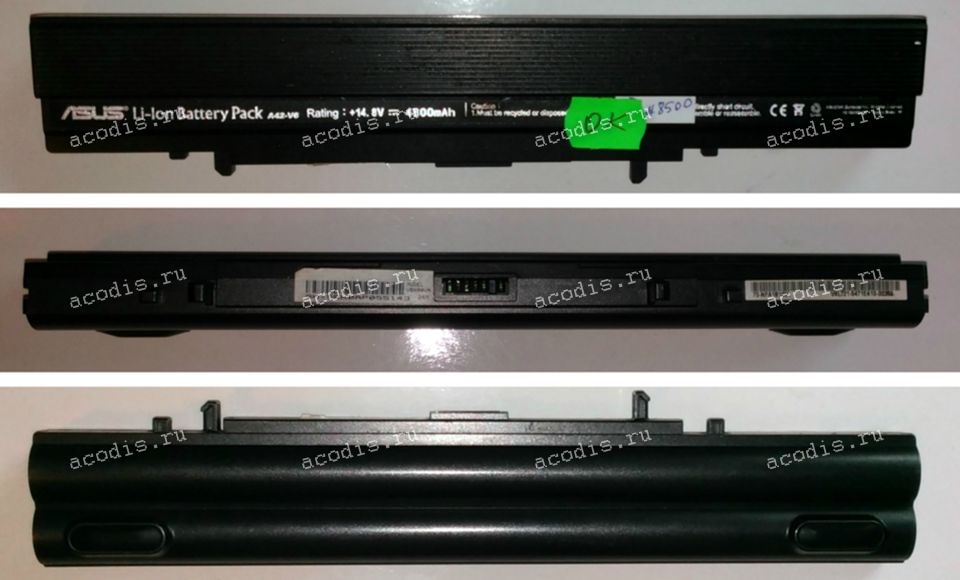

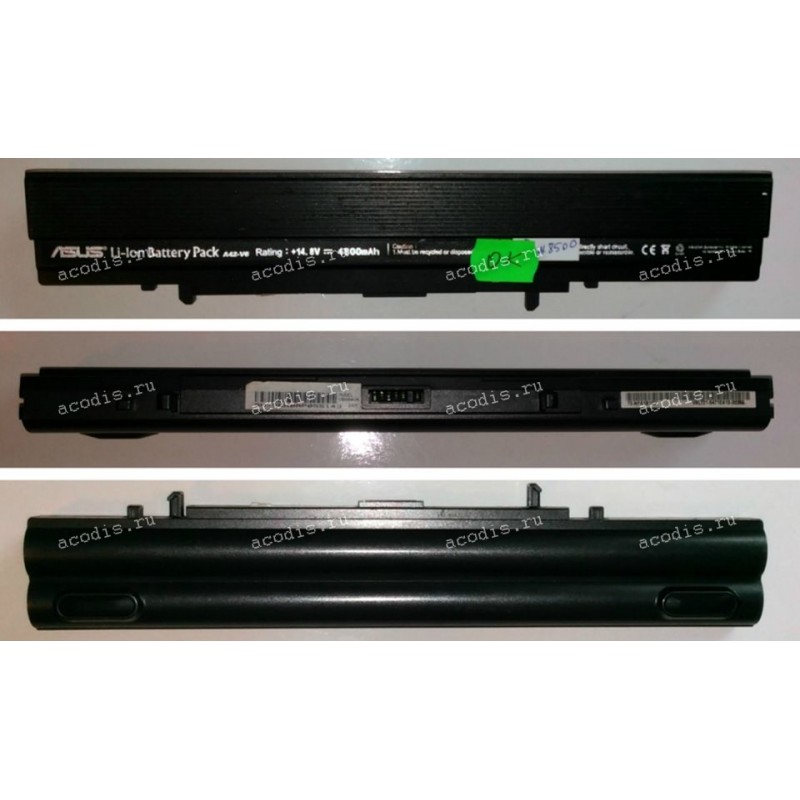

АКБ Asus Lamborghini VX1, V6*, V6000*, V6800 (A42-V6) 14.8V разбор
- Производитель:
-
Артикул:00000008500
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Asus Lamborghini VX1, V6, V6000, V6000V, V6800, V6J, V6V, V6VA, VX1 (ID A42-V6) 14.8V разбор
Аналоги
15-100390450 70.NFB1B1000M 70-NFA1B100 70-NFA1B1001 70-NFB1B1000 70-NNAA1B1000 90-NAA1B1000 A42-V6 BPV6V CS-AUV6NB S2691061 V6JL82
Модели подходящих товаров
Asus Lamborghini VX1 Asus V6 Asus V6000 Asus V6000V Asus V6800 Asus V6J Asus V6V Asus V6VA Asus VX1
Из разобранных аппаратов
Распиновка = pinout
RF-25-8 (RFNT3) = CON28 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 (2) =
3 (3) = SMBC, SLC (CLOCK pin) coffee/broun
4 (4) = SMBD, SDA (DATA pin) orange
5 (5) =
6 (6) =
!!! (7) = ключ, пластиковый пин, перегородка
7 (8) = GND ("-", Ground, VSS) black
