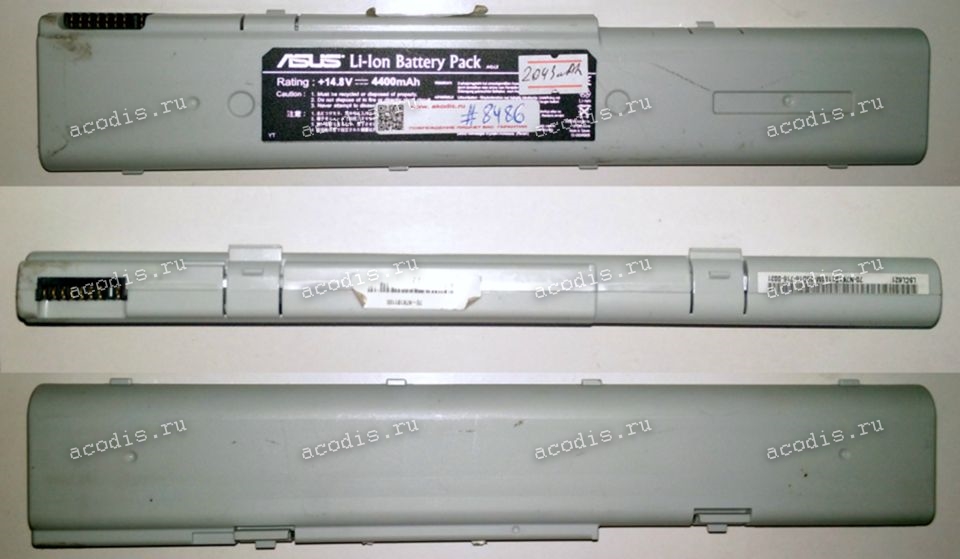

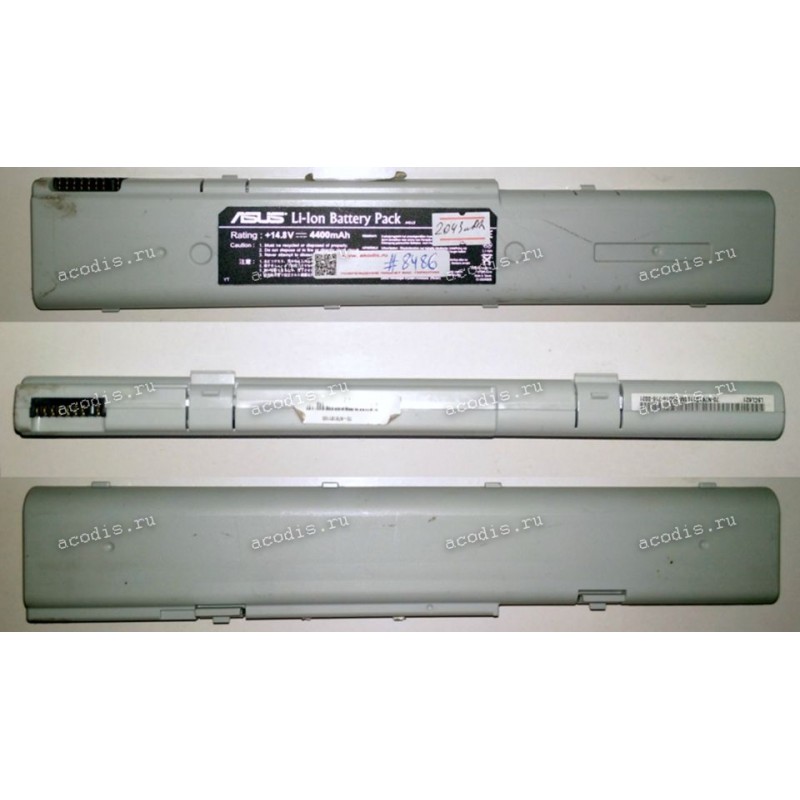

АКБ Asus L5, L5000, L5800, L5900 (A42-L5) 10.8V Б/У < 50 %

Аналоги

A42-L5 15-100340000 70-N7K1B1100 A42-L5, 15-100344000, 90-N7M1B1100, 90-N7P1B1100, A42l5

Модели подходящих товаров

Asus L5C, L5D, L5DF, L5G

Из разобранных аппаратов

Распиновка = pinout

RF-25-9 (RFNT3) = CON27 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

X (2) = ключ, пластиковый пин, перегородка

2 (3) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (4) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

4 (5) =

5 (6) = SMBC, SLC (CLOCK pin) coffee/broun

6 (7) = SMBD, SDA (DATA pin) orange

7 (8) = GND ("-", Ground, VSS) black

8 (9) = GND ("-", Ground, VSS) black
