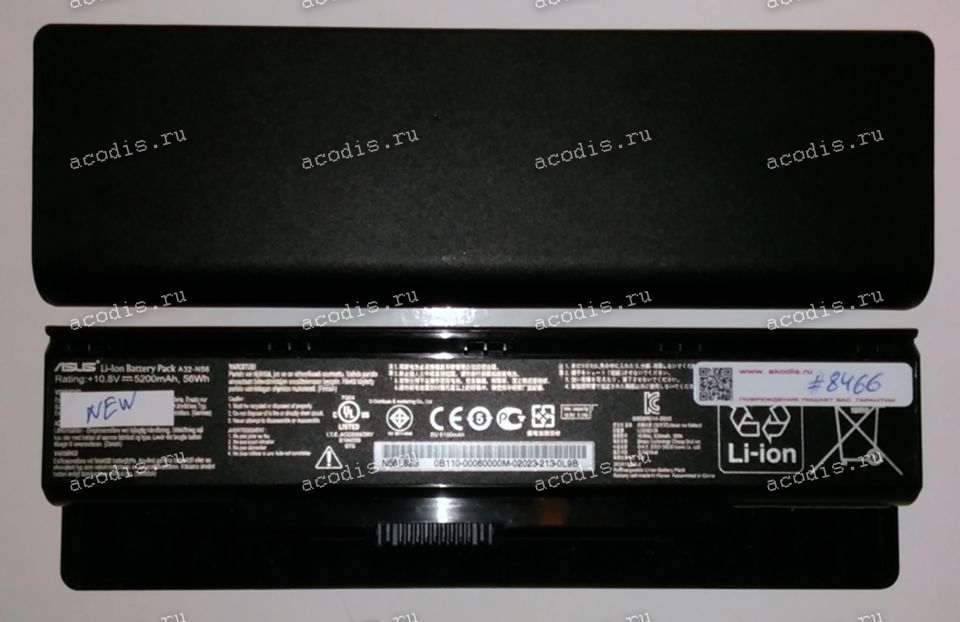

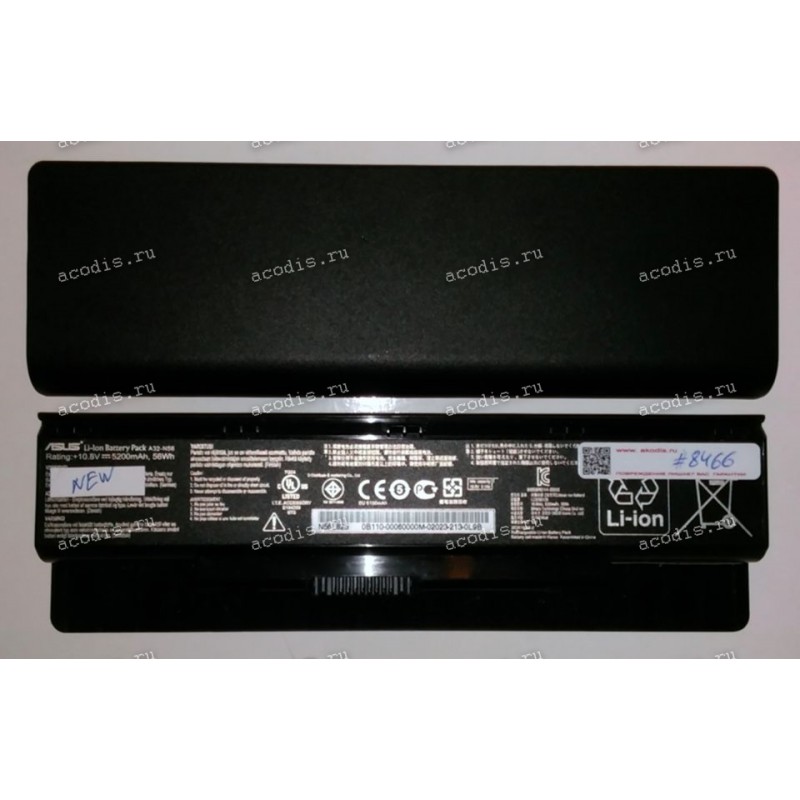

АКБ Asus B53A, B53V, F45A, F45U, F55, N46, N46V, N56, N56D, N56V, N56VZ, N76, N76V, R500N, R500VD, R503C, S56CM (A32-N56) 10.8V NEW
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Asus B53A, B53V, F45A, F45U, F55, N46, N46V, N56, N56D, N56V, N56VZ, N76, N76V, R500N, R500VD, R503C, S56CM (A32-N56) 10.8V NEW
Артикул | 00000008466 |
Производитель | ASUS |
Артикул производителя | 209G__DCEEVV |
Наличие | нет |
DATA Pin | 9 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | NEW |
Описание: АКБ Asus B53A, B53V, F45A, F45U, F55, N46, N46V, N56, N56D, N56V, N56VZ, N76, N76V, R500N, R500VD, R503C, S56CM (A32-N56) 10.8V NEW
NEW
Распиновка = pinout
RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
2 = GND ("-", Ground, VSS) black
3 =
4 = SMBD, SDA (DATA pin) orange
5 = SMBC, SLC (CLOCK pin) coffee/broun
6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
7 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
