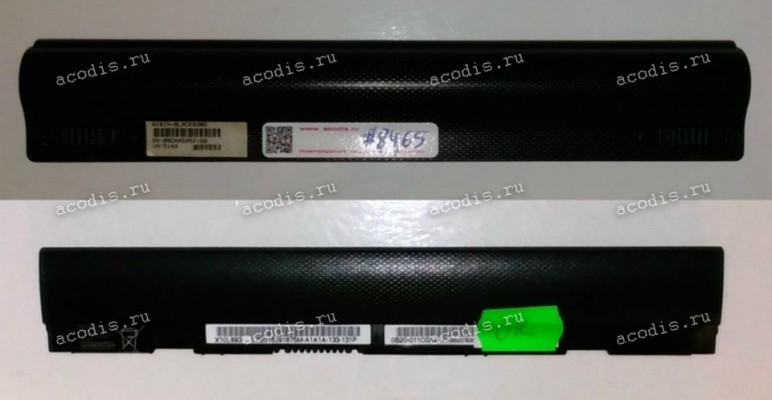

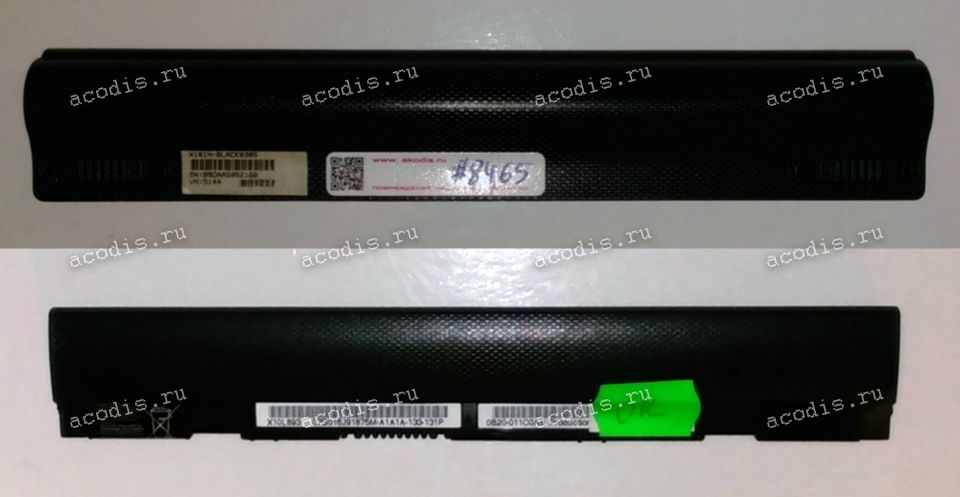

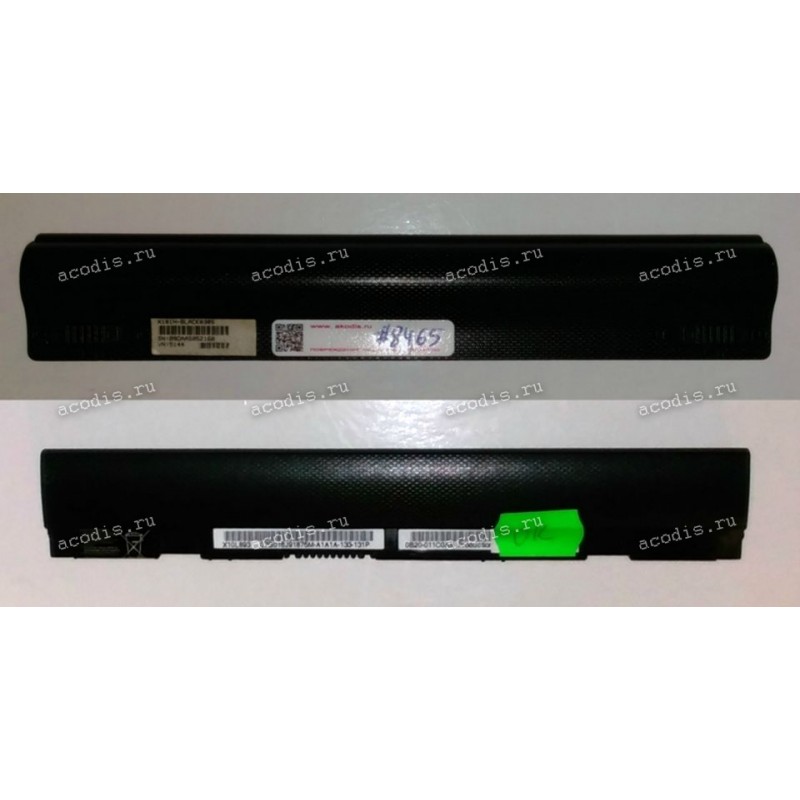

АКБ Asus eeePC X101, R11CX (A31-X101) 10.8V разбор

АКБ Asus eeePC X101, R11CX (A31-X101) 10.8V разбор
  • Производитель:
    Asus
  • Артикул:
    00000008465
970 руб.
Клубная цена: 900 руб.
Наличие: мало
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Asus eeePC X101, X101C, X101CH, X101H, PCX101, PCX101C, PCX101CH, PCX101H, R11CX (A31-X101) 10.8V разбор

Аналоги

A31-X101 = Chip bq20z45 A32-X101 X10L893 07G016J91875M X101H-BLACK030S B056R014-1020 LC31LG128

Модели подходящих товаров

Asus eeePC PCX101 Asus eeePC PCX101CH Asus eeePC PCX101C Asus eeePC PCX101H Asus eeePC R11CX Asus eeePC X101C Asus eeePC X101CH Asus eeePC X101H Asus eeePC X101

Из разобранных аппаратов

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 =

4 = SMBD, SDA (DATA pin) orange

5 = SMBC, SLC (CLOCK pin) coffee/broun

6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

7 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
