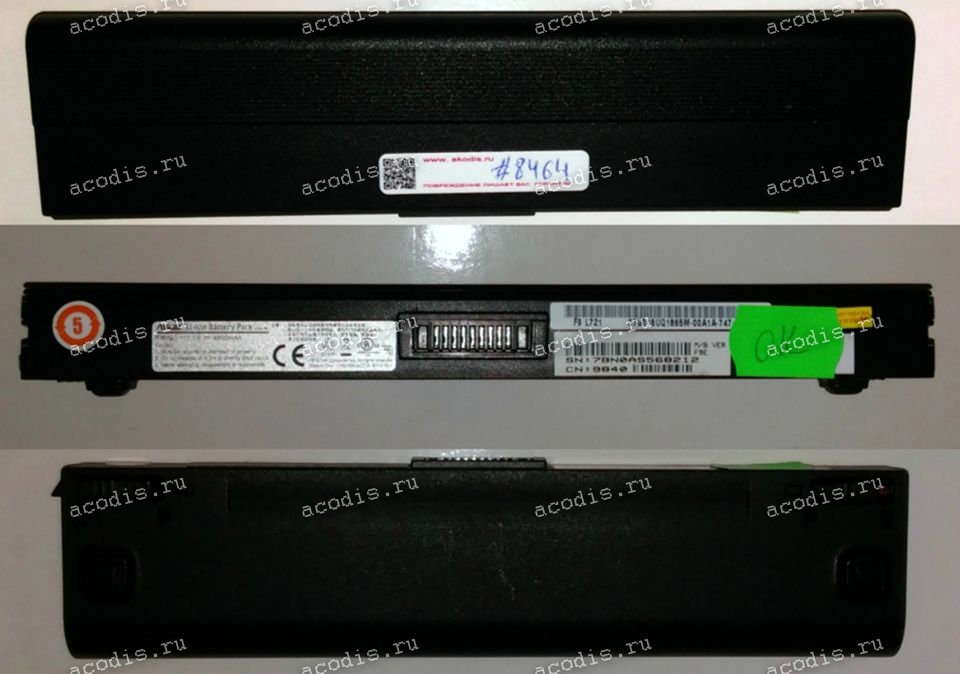

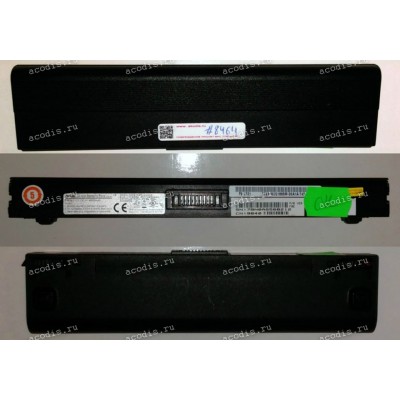

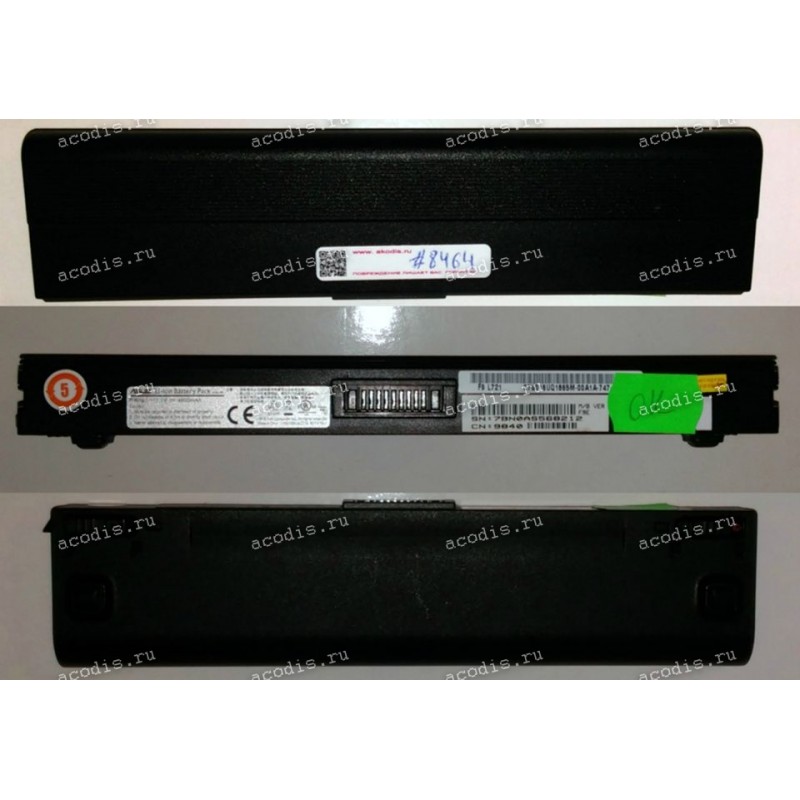

АКБ Asus F6, F6A, F6E, F6S, F6Ve, F6Ve-3P028C, F6Ve-3P159C, F9, F9Dc, F9E, F9F, F9J, F9S, F9Sg, F9Sg-2P037E, F9Sg-A01, Pro60, Pro60VE (A32-F9) 11.1V разбор

Аналоги

A32-F9 15G10N363710 07G016UQ1865M 90R-NULDB3000Y 90-NER1B2000Y A31-F9, A32-F9, 90-NER1B1000Y, 90-NER1B2000Y, MBI1848, A32-T13

Модели подходящих товаров

Asus X20 Asus X20 X20E, Asus X20 X20S Asus F9 Asus F9 F9, Asus F9 F9DC, Asus F9 F9E, Asus F9 F9F, Asus F9 F9J, Asus F9 F9S Asus F6 Asus F6 F6, Asus F6 F6A, Asus F6 F6E, Asus F6 F6K, Asus F6 F6K233E-SL, Asus F6 F6K54S-SL Asus F9, Asus F9DC, Asus F9J, Asus F9E, Asus F9S, Asus F9F, Asus F6, Asus F6A, Asus F6E, Asus F6K

Из разобранных аппаратов

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 =

4 = SMBD, SDA (DATA pin) orange

5 = SMBC, SLC (CLOCK pin) coffee/broun

6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

7 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
