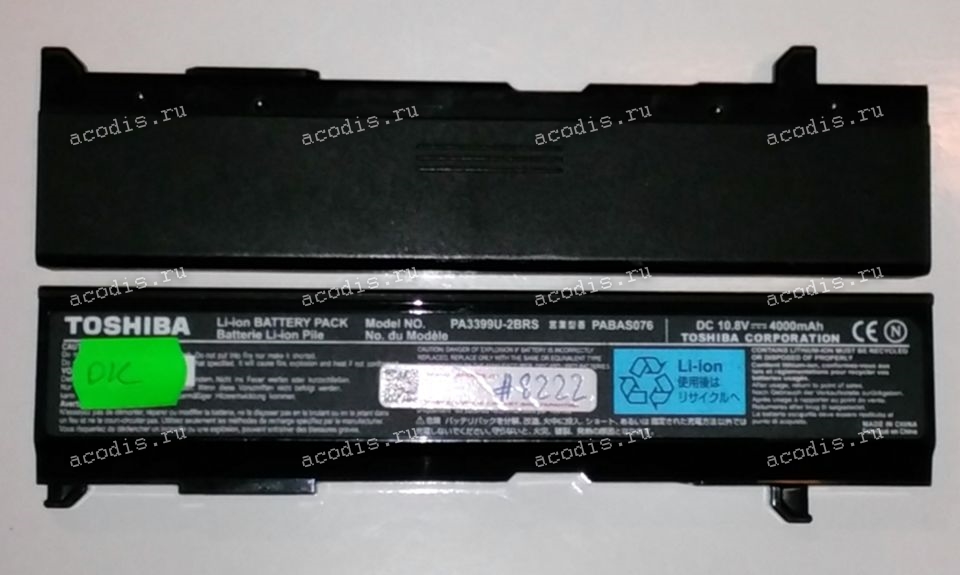

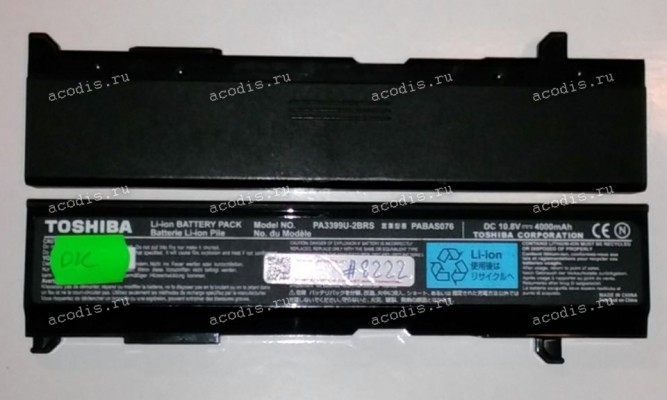

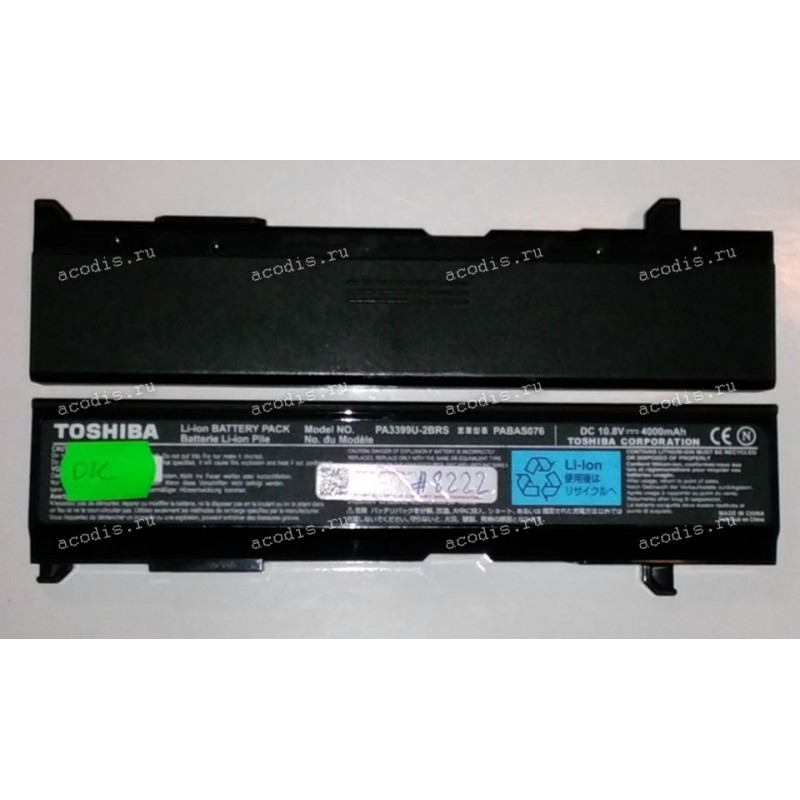

Описание: АКБ Toshiba Equium A100, A80, Satellite A100, A105, A80, M100, M105, M110, M115, M40, M45, M50, M55, Tecra A3, A4, A5, A6, A7, S2 (PA3399U-1BRS, PABAS076) 10,8V разбор
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Toshiba DynaBook AW3, CX, CX/45A, CX/47A, CX/855LS, CX/875LS, CX/955LS, CX/975LS, DynaBook Sateillite AW3, DynaBook TX, TX/66A, TX/67A, TX/870, TX/870 LSFIFA, TX/870LSFIFA, TX/880LS, TX/980LS, VX, VX/4, VX/5, VX/670LS, VX/780LS, Equium A100-027, A100-147, A100-147 , A100-151 , A100-153 , A100-306, A100-337, A100-337 , A100-338, A100-338 , A110-233, A110-252, A110-276, A80, A80-116, A80-117, A80-121, A80-122, A80-129, A80-140, A80-142, A80-144, A80-154, A80-168, A80-169, M50-164, M50-216, M50-216, Satellite A100, A100-151, A100-153, A100-163 , A100-165 , A100-169, A100-181, A100-188, A100-212, A100-225, A100-233, A100-241, A100-274, A100-287, A100-290, A100-522, A100-523, A100-551, A100-583, A100-590, A100-599, A100-661, A100-662, A100-688, A100-691, A100-692, A100-694, A100-696, A100-717, A100-720, A100-756, A100-761, A100-773, A100-S8111TD, A100-SP471, A100-ST1042, A100-ST8211, A105, A105-S101, A105-S101X, A105-S171, A105-S171x, A105-S271, A105-S2719, A105-S271X, A105-S361, A105-S361X, A105-S4000, A105-S4001, A105-S4004, A105-S4012, A105-S4024, A105-S4034, A105-S4054, A105-S4064, A105-S4074, A105-S4084, A105-S4092, A105-S4094, A105-S4102, A105-S4114, A105-S4132, A105-S4134, A105-s4164, A105-s4174, A105-S4184, A105-S4201, A105-S4204, A105-S4211, A105-S4214, A105-S4244, A105-S4254, A105-S4274, A105-S4284, A105-S4324, A105-S4334, A105-S4342, A105-S4344, A105-S4364, A105-S4374, A105-S4384, A105-S4397, A105-S4547, A105-S45472, A80-116, A80-117, A80-121, A80-122, A80-129, A80-140, A80-142, A80-154, A80-168, A80-169, AW3, M100, M100-ST5000, M100-ST5111, M105, M105-S3000, M105-S3001, M105-S3002, M105-S3004, M105-S3011, M105-S3012, M105-S3021, M105-S3031, M105-S3041, M105-S3064, M105-S3084, M110-ST1161, M115-S3000, M115-S3094, M115-S3104, M115-S3144, M115-S3154, M40, M40-102, M40-103, M40-129, M40-135, M40-136, M40-140, M40-149, M40-152, M40-154, M40-183, M40-192, M40-197, M40-221, M40-225, M40-236, M40-241, M40-243, M40-244, M40-245, M40-264, M40-265, M40-276, M40-300, M40-307, M40-313, M40-S312TD, M40-S331, M40-S351, M40-S3511, M40-S4111TD, M40-S4172TD, M40-S417TD, M45, M45-S165, M45-S165X, M45-S169, M45-S169X, M45-S269, M45-S2691, M45-S331, M45-S359, M45-S3591, M50, M50-04N01N, M50-0TG01D, M50-0TJ01E, M50-0YU01N, M50-105, M50-109, M50-122, M50-130, M50-138, M50-141, M50-142, M50-143, M50-156, M50-157 , M50-159, M50-161, M50-180, M50-181, M50-182, M50-198, M50-210, M50-215, M50-226, M50-231, M50-MX2, M50-S4182TD, M50-S418TD, M50-S5181TD, M55, M55-S139, M55-S139X, M55-S325, M55-S3251, M55-S329, M55-S3291, M55-S331, M55-S3311, Pro A100, Pro M50, Tecra A3, A3-100, A3-103, A3-106, A3-114, A3-141, A3-143, A3-180, A3-181, A3-188, A3-SP611, A4, A4-108, A4-109, A4-158, A4-161, A4-164, A4-171, A4-196, A4-212, A4-244, A4-257, A4-S312TD, A4-S313, A4-SP211, A5, A5-122, A5-138, A5-155, A5-S116, A5-S416, A5-S516, A5-S6215TD, A6, A6-104, A6-EZ6311, A6-EZ6312, A6-S513, A6-ST3112, A6-ST6315, A7, A7-S612, A7-ST5112, A7-ST7711, S2, S2-107, S2-128, S2-131, S2-155, S2-159, S2-175 (PA3399U-1BRS, PABAS076) 10,8V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (2) = ключ, пластиковый пин, перегородка
2 (3) =
3 (4) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
4 (5) = BATT_TEMP, Termistor
5 (6) = SMBD, SDA (DATA pin) orange
6 (7) = SMBC, SLC (CLOCK pin) coffee/broun
7 (8) = GND ("-", Ground, VSS) black
