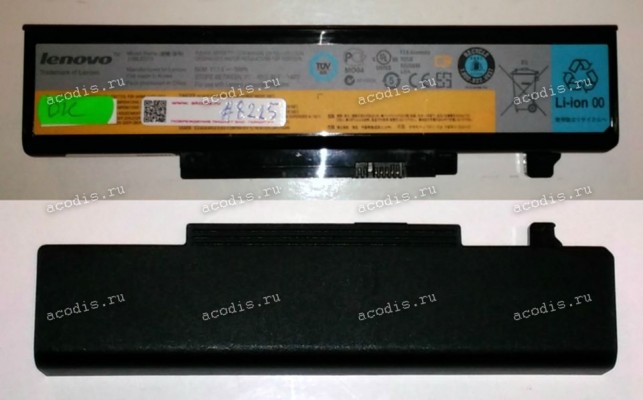

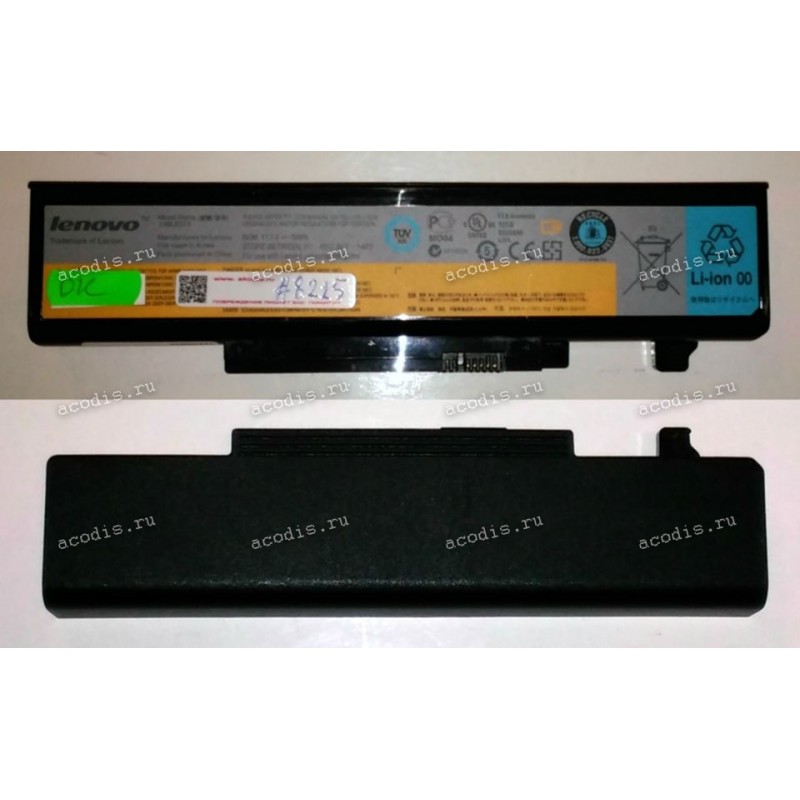

АКБ Lenovo IdeaPad Y450, Y450A, Y450G, Y550A, Y550P (L08L6D13) 11,1V разбор

Артикул:

00000008215

Базовая цена

1 100 р.

В корзину!

Цена от 5 штук:

1000

Наличие мало

Характеристики АКБ Lenovo IdeaPad Y450, Y450A, Y450G, Y550A, Y550P (L08L6D13) 11,1V разбор

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) IdeaPad Y450, Y450A, Y450G, Y550A, Y550P (L08L6D13) 11,1V разбор

Lenovo IdeaPad Y450 Lenovo IdeaPad Y450G Lenovo IdeaPad Y550A IdeaPad Y550p

L08L6D13 11S121000755Z AT941EB1520 121000818 55Y2054 L08O6D13 L08S6D13
