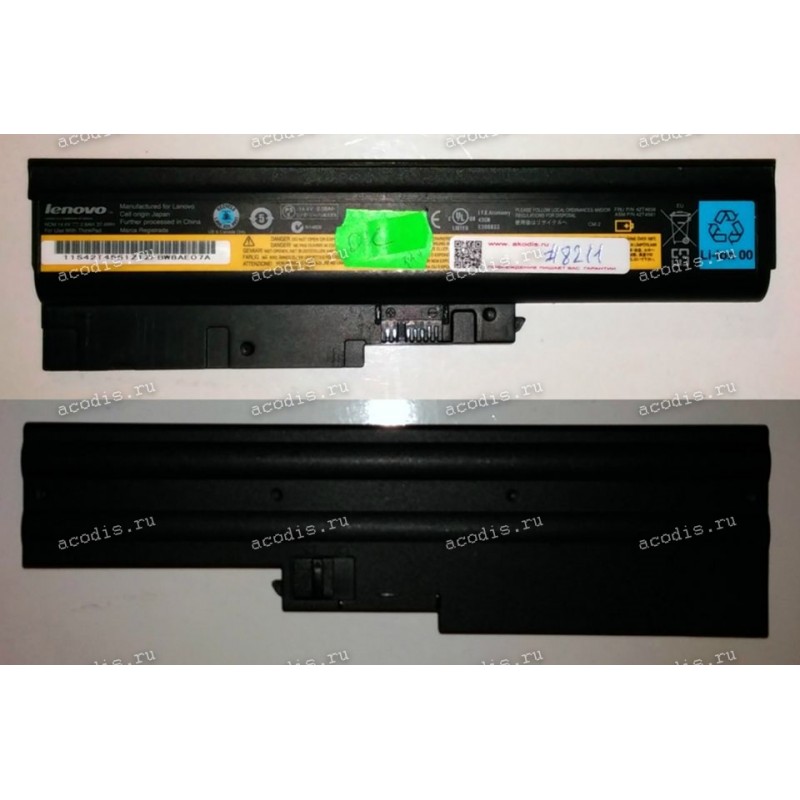

АКБ Lenovo/IBM ThinkPad R60, R61, R500, SL300, SL400, SL500, T60, T61, T500, W500, Z60, Z61 14,4V разбор
- |
|
+ |
Характеристики АКБ Lenovo/IBM ThinkPad R60, R61, R500, SL300, SL400, SL500, T60, T61, T500, W500, Z60, Z61 14,4V разбор
Из разобранных аппаратов
Распиновка = pinout RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо) 1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red 2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red X (3) = ключ, пластиковый пин, перегородка 3 (4) = SMBC, SLC (CLOCK pin) coffee/broun 4 (5) = SMBD, SDA (DATA pin) orange 5 (6) = BATT_TEMP, Termistor 6 (7) = GND ("-", Ground, VSS) black 7 (8) = GND ("-", Ground, VSS) black |
