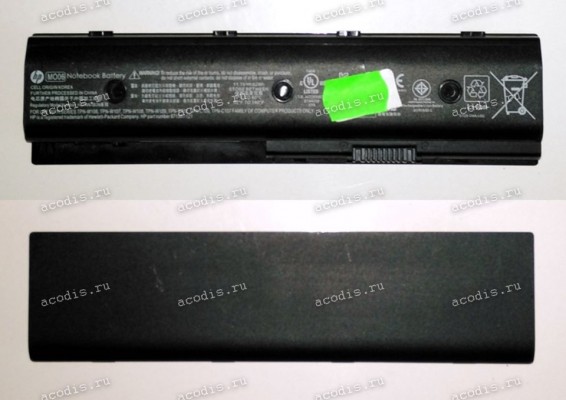

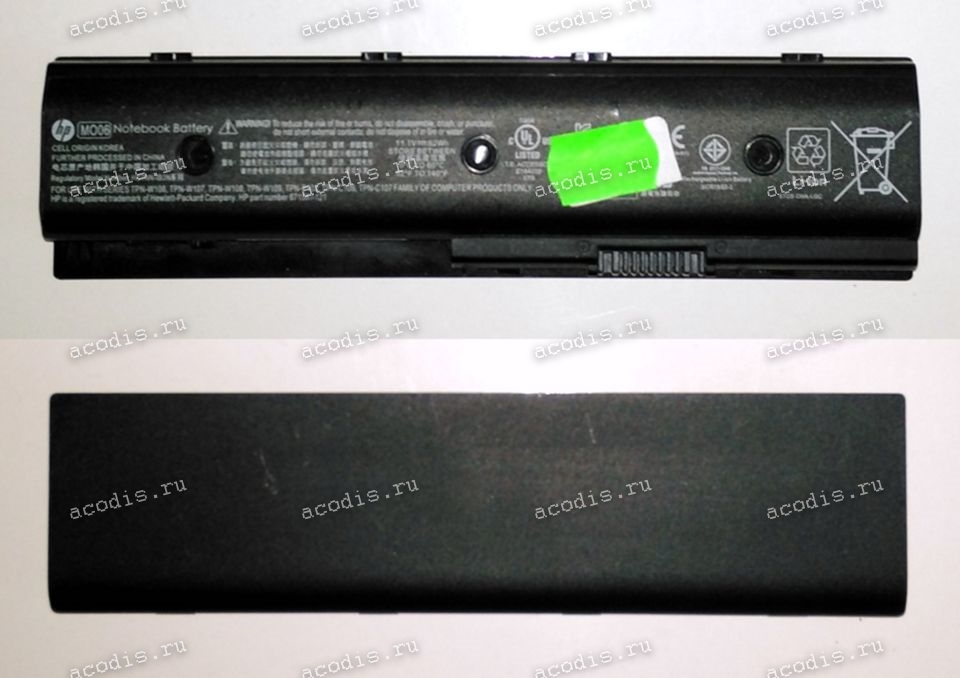

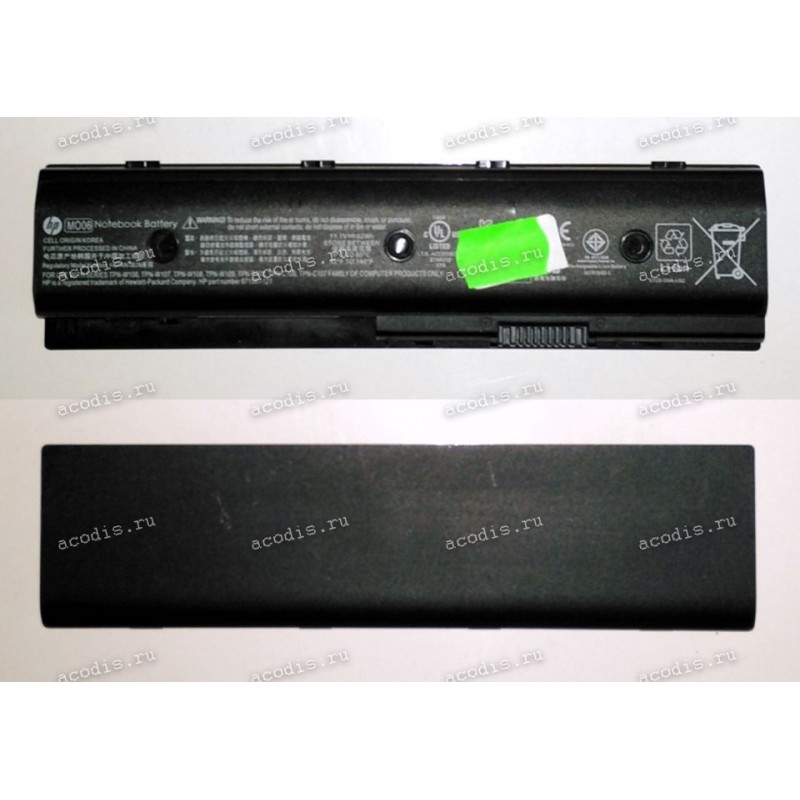

АКБ HP Envy M4-1000 10,8-11,1V разбор

Аналоги

MO06 671731-001 TPN-W106 TPN-W107 TPN-W108 TPN-W109 TPN-P102 TPN-C106 TPN-C107 671567-121 671567-421 671567-831 671731-001 672326-251 672326-421 672412-001 CL2108B.806 H2L55AA H2L55AA#ABB H2L56AA H2L56AA#ABB HSTNN-DB3P HSTNN-LB3N HSTNN-LB3P HSTNN-OB3N HSTNN-YB3N MO09 TPN-P102 TPN-W106 TPN-W107 TPN-W108 TPN-W109 H2L55AA, HSTNN-LB3N, MO06, TPN-W108, TPN-W109

Модели подходящих товаров

HP ENVY dv6(t,z)-7000, dv7(t)-7000, m6, Pavilion dv4-5000, dv6(t)-7000, dv6(t)-8000, dv7(t)-7000

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) = CON8 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 = SMBD, SDA (DATA pin) orange

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = BAT_ID, BIN

6 = BATT_TEMP, NTC, Termistor

7 = GND ("-", Ground, VSS) black

8 = GND ("-", Ground, VSS) black
