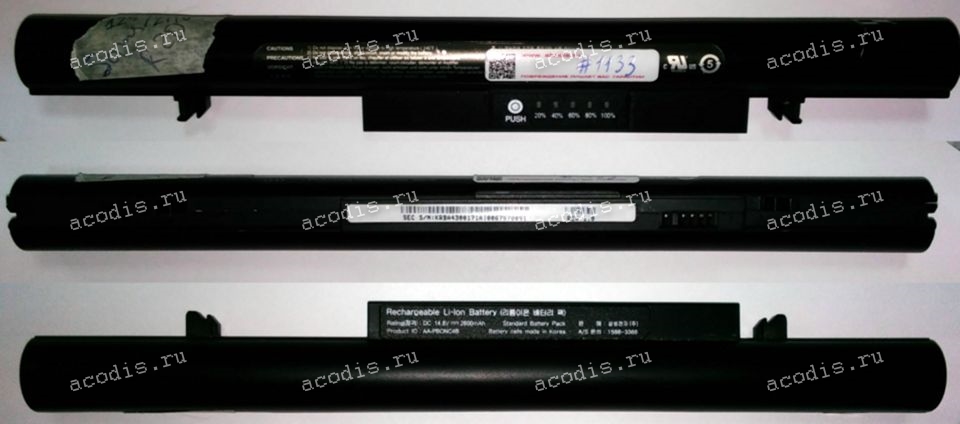

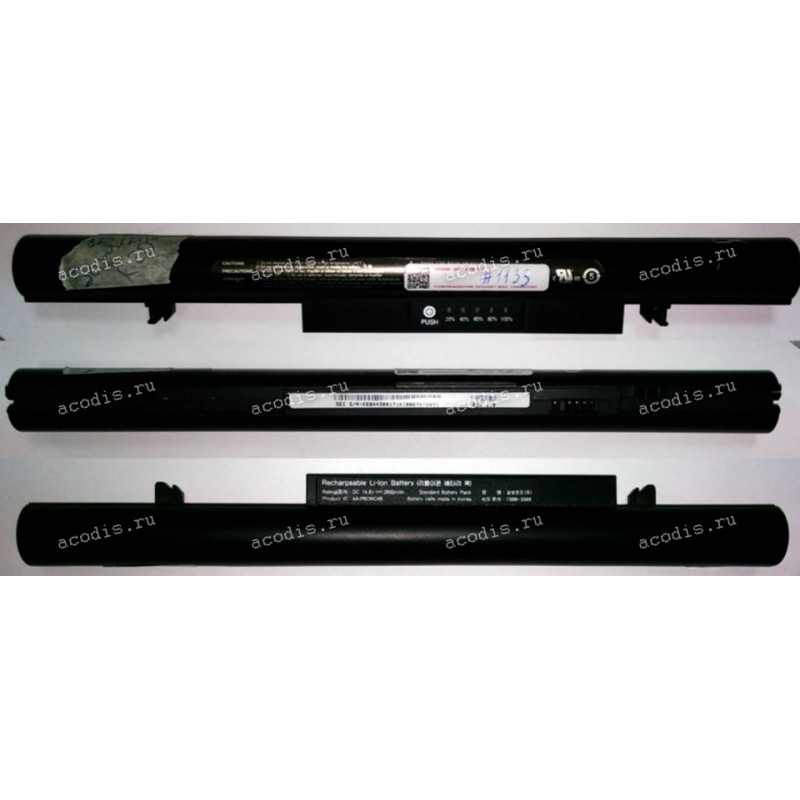

АКБ Samsung NP-R20, R25, X1, X11 14,8V разбор
Базовая цена
| - |
|
+ |
Цена от 5 штук:
Наличие нет
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Samsung NP-R20, R25, X1, X11 14,8V разбор
| Артикул | 00000001133 |
| Производитель | Samsung |
| Артикул производителя | 256VCDTxG |
| Наличие | нет |
| DATA Pin | 5 |
| Толщина тип матрицы | - |
| Spare / part бренда | . |
| Раскладка, Особенности | - |
| Состояние | С разбора |
Описание: АКБ Samsung NP-R20, R25, X1, X11 14,8V разбор
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Samsung NP-R20, R20 Plus, R25, R25 Plus, X1, X11 14,8V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 (2) = SMBC, SLC (CLOCK pin) coffee/broun
3 (3) = SMBD, SDA (DATA pin) orange
4 (4) = BATT_TEMP, Termistor
!!! (5) = ключ, пластиковый пин, перегородка
5 (6) = GND ("-", Ground, VSS) black
