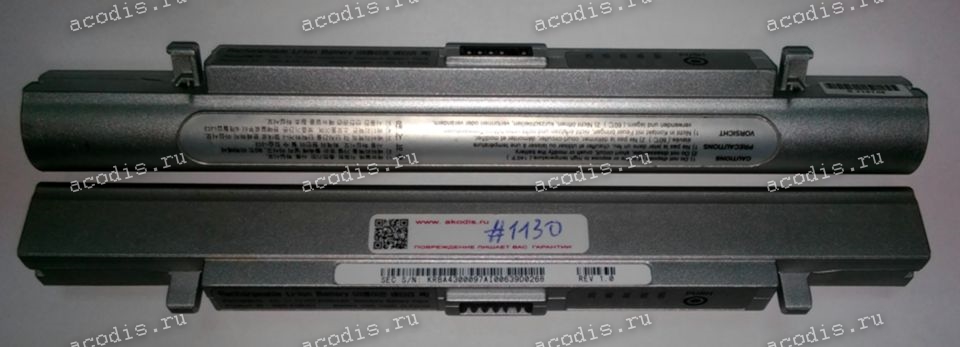

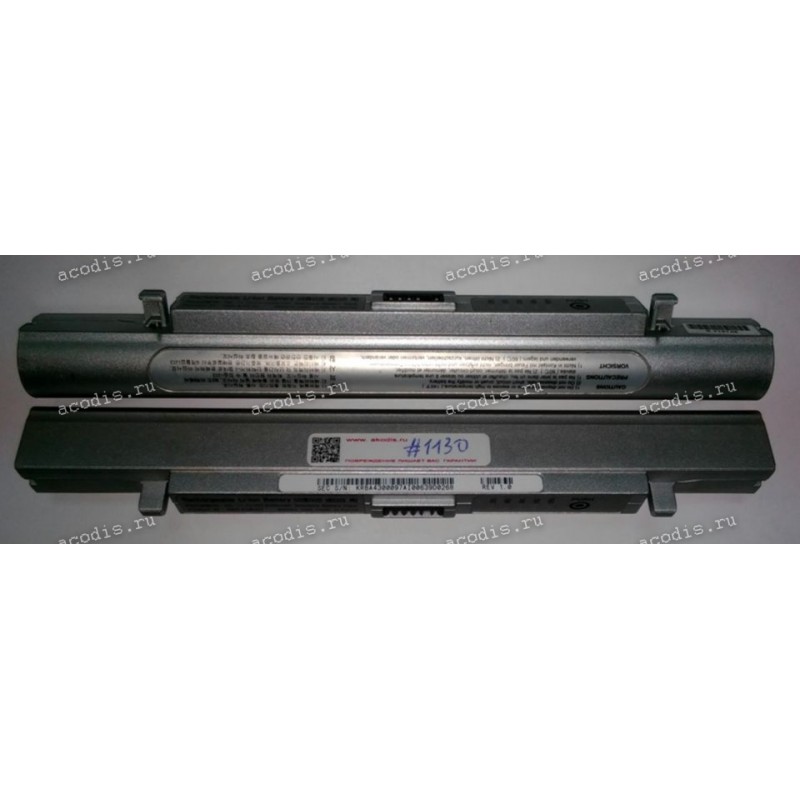

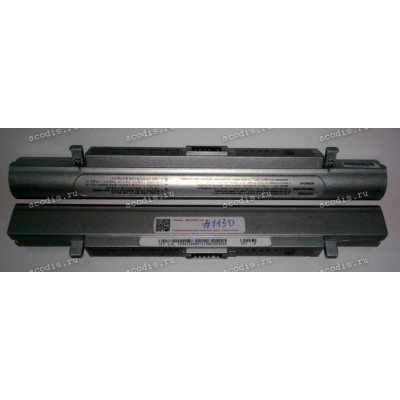

АКБ Samsung NP-X05, X06, X10, X10Plus 11.1V разбор

Аналоги

SSB-X10LS3 SSB-X10LS6 KRBA4300097A BA43-00097A KRBA4300098A BA43-00098A CNBA4300097A CNBA4300098A

Модели подходящих товаров

Samsung NP-X05 Samsung NP-X06 Samsung NP-X10 Samsung NP-X10Plus

Из разобранных аппаратов

Распиновка = pinout

RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = BATT_TEMP, NTC, Termistor

3 (4) = SMBD, SDA (DATA pin) orange

4 (5) = SMBC, SLC (CLOCK pin) coffee/broun

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
