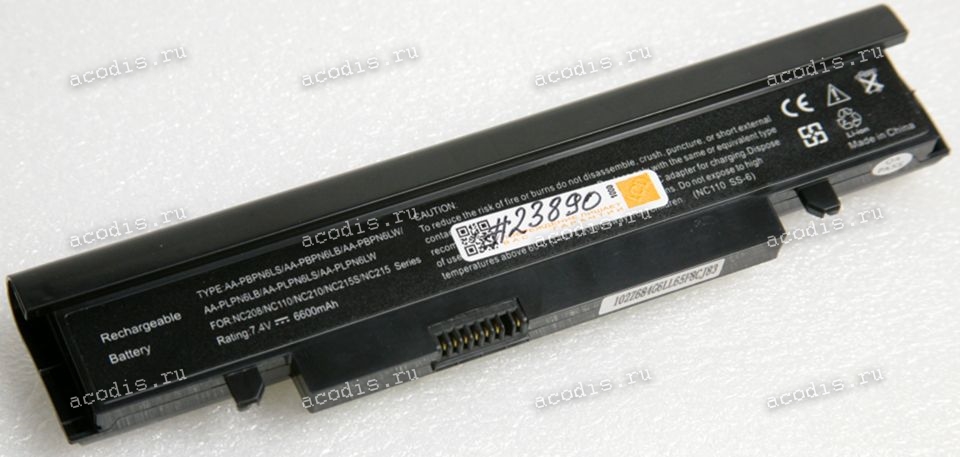

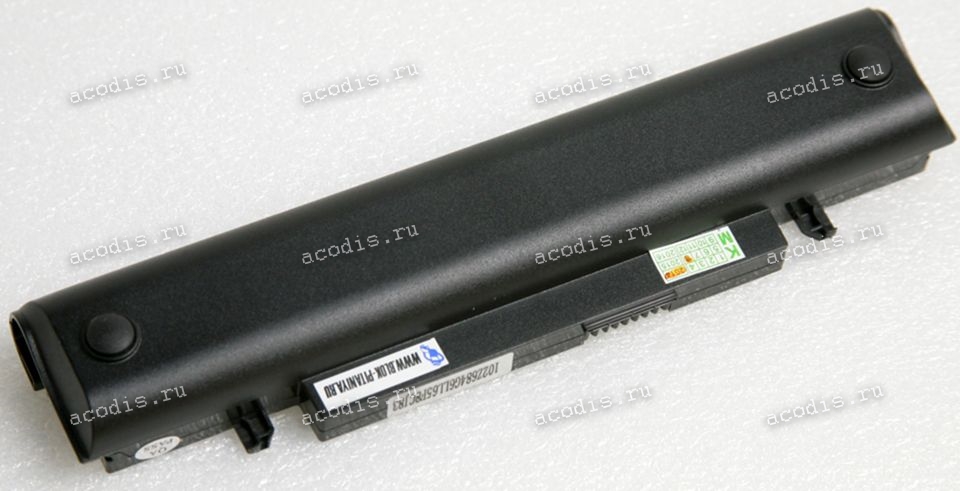

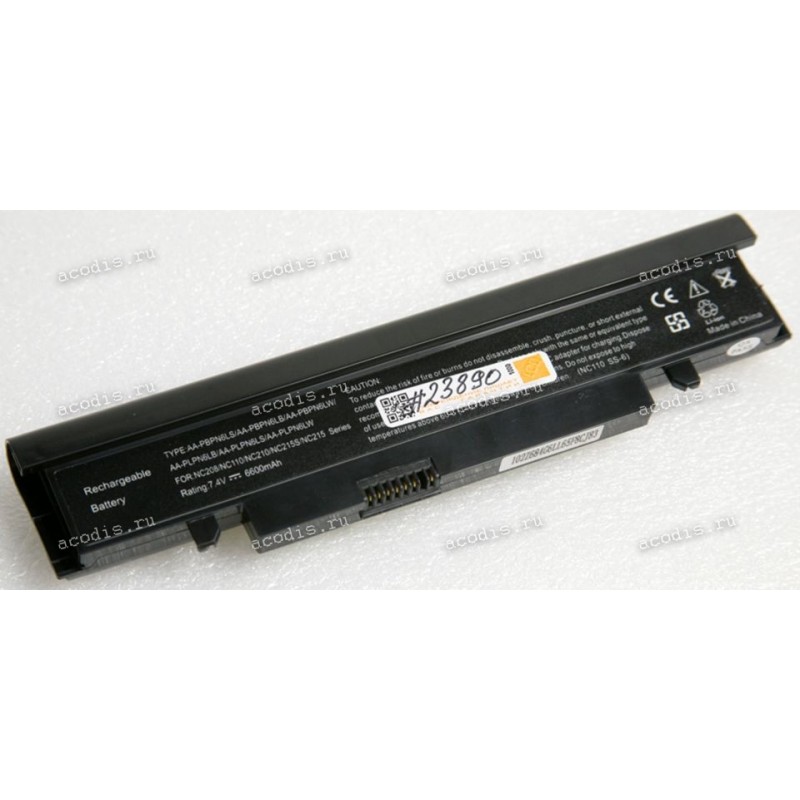

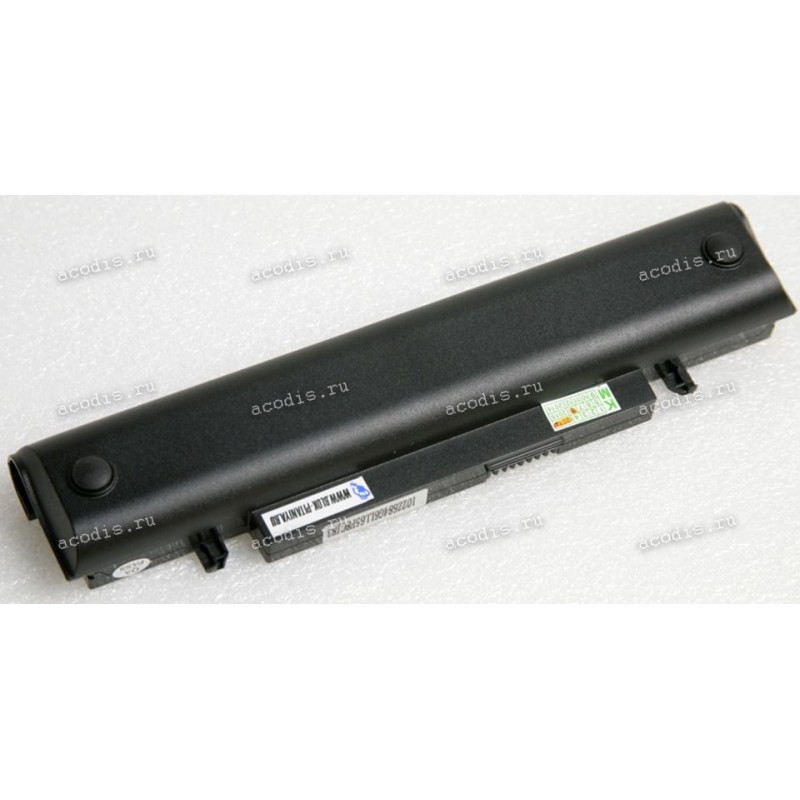

АКБ Samsung NP-NC110, NC210, NC215, NC220, NC230 6600mAh (AA-PBPN6LB, AA-PBPN6LS, AA-PLPN6LB) non-original
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Samsung NP-NC110, NC210, NC215, NC220, NC230 6600mAh (AA-PBPN6LB, AA-PBPN6LS, AA-PLPN6LB) non-original
Артикул | 00000023890 |
Производитель | Samsung |
Наличие | нет |
Состояние | NEW |
Описание: АКБ Samsung NP-NC110, NC210, NC215, NC220, NC230 6600mAh (AA-PBPN6LB, AA-PBPN6LS, AA-PLPN6LB) non-original
NEW
Распиновка = pinout
RF-25-8 (RFNT3) = CON31 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 (2) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
3 (3) = SMBC, SLC (CLOCK pin) coffee/broun
4 (4) = SMBD, SDA (DATA pin) orange
5 (5) = BATT_TEMP, Termistor
6 (6) = GND ("-", Ground, VSS) blackr
!!! (7) = ключ, пластиковый пин, перегородка
7 (8) = GND ("-", Ground, VSS) black
