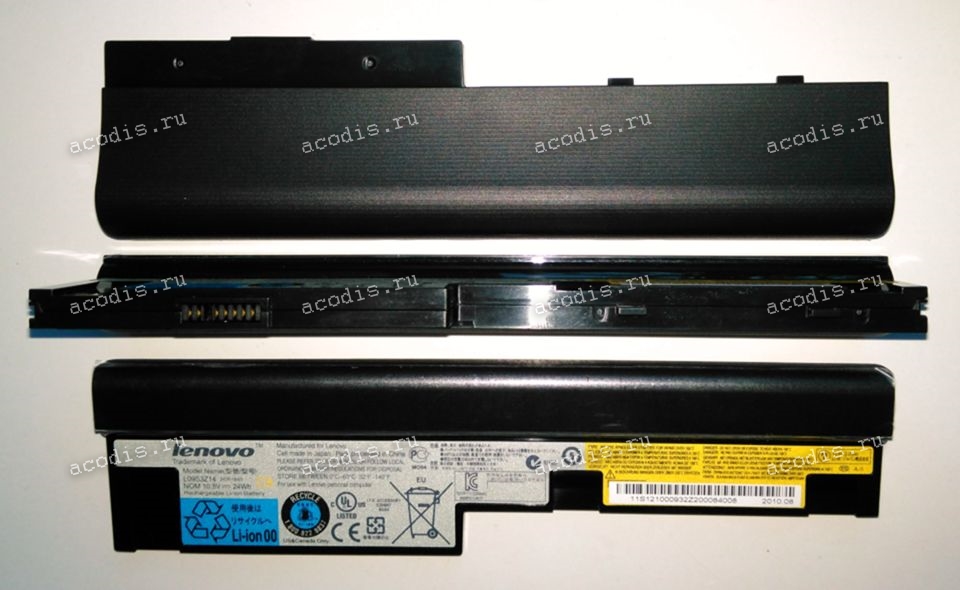

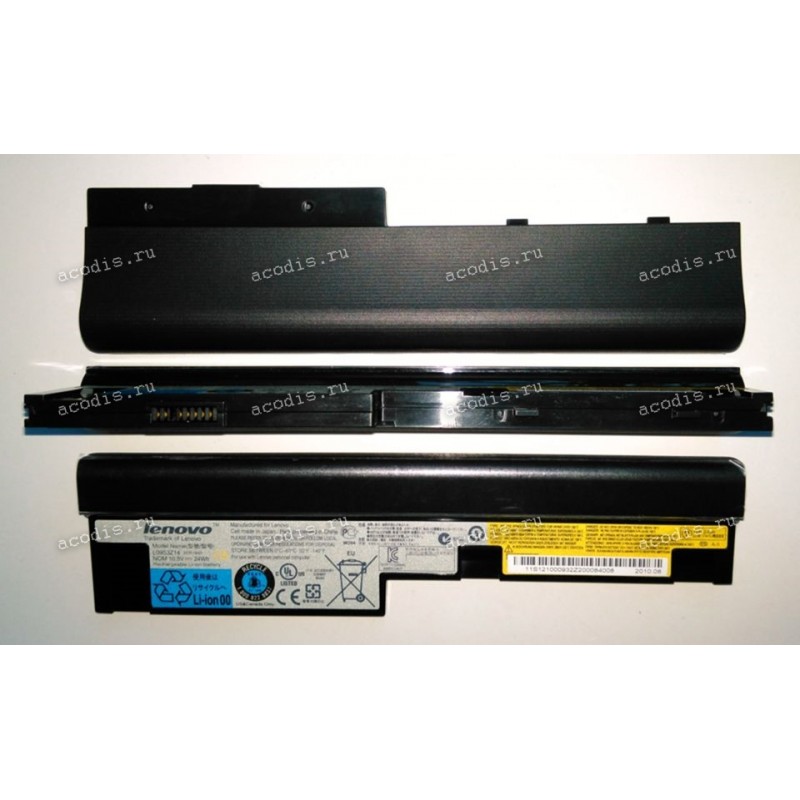

АКБ Lenovo IdeaPad S100, S110, S10-3, S205, U160, U165 10,8-11,1V разбор
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Lenovo IdeaPad S100, S110, S10-3, S205, U160, U165 10,8-11,1V разбор
Артикул | 00000007929 |
Производитель | Lenovo/IBM |
Артикул производителя | 208VVxCDTGG |
Наличие | ДА |
DATA Pin | 7 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | С разбора |
Описание: АКБ Lenovo IdeaPad S100, S110, S10-3, S205, U160, U165 10,8-11,1V разбор
Из разобранных аппаратов
Распиновка = pinout
RF-25-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (2) = ключ, пластиковый пин, перегородка
2 (3) =
3 (4) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
4 (5) = BATT_TEMP, Termistor
5 (6) = SMBD, SDA (DATA pin) orange
6 (7) = SMBC, SLC (CLOCK pin) coffee/broun
7 (8) = GND ("-", Ground, VSS) black
