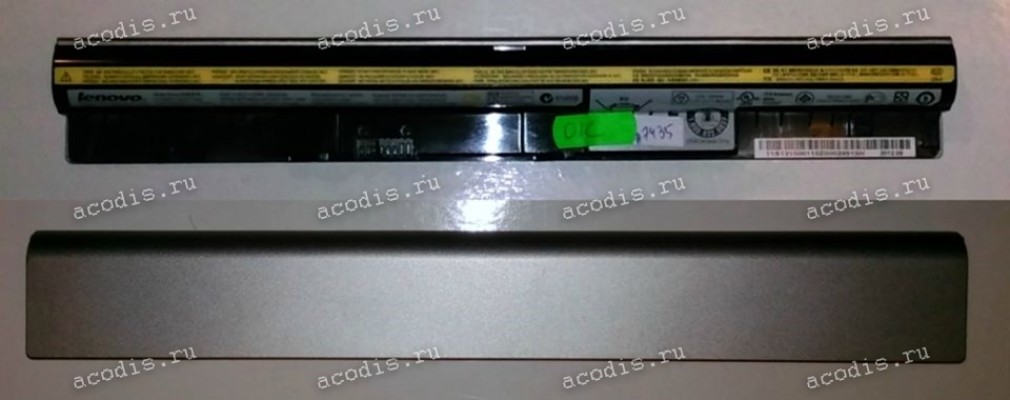

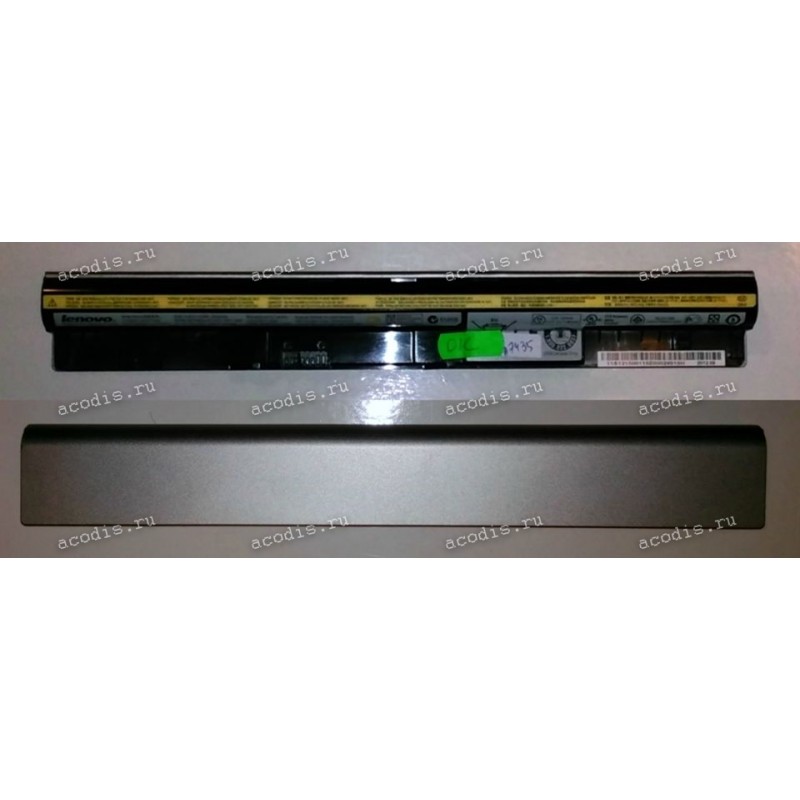

АКБ Lenovo IdeaPad S300, S310, S400, S405, S410, S415 14.8V (L12S4L01, L12S4Z01, 4ICR17/65) разбор
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Lenovo IdeaPad S300, S310, S400, S405, S410, S415 14.8V (L12S4L01, L12S4Z01, 4ICR17/65) разбор
Артикул | 00000007435 |
Производитель | Lenovo/IBM |
Артикул производителя | 208VVxCDTGG |
Наличие | мало |
DATA Pin | 7 |
Толщина тип матрицы | - |
Раскладка, Особенности | - |
Состояние | С разбора |
Описание: АКБ Lenovo IdeaPad S300, S310, S400, S405, S410, S415 14.8V (L12S4L01, L12S4Z01, 4ICR17/65) разбор
Из разобранных аппаратов
Распиновка = pinout
RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (3) = ключ, пластиковый пин, перегородка
3 (4) = SMBC, SLC (CLOCK pin) coffee/broun
4 (5) = SMBD, SDA (DATA pin) orange
5 (6) = BATT_TEMP, Termistor
6 (7) = GND ("-", Ground, VSS) black
7 (8) = GND ("-", Ground, VSS) black
